边学边实战系列（二）：ElasticSearch 技术原理图解
前面介绍了 ElasticSearch 基础概念、生态与应用场景相关的知识点。今天我将详细的为大家介绍 ElasticSearch 技术原理相关知识，希望大家能够从中收获多多！
通过官方博客中的一篇图解文章(虽然是基于2.x版本）来构筑对 ES 的初步认知（这种认识是体系上的快速认知）。
图解 ElasticSearch

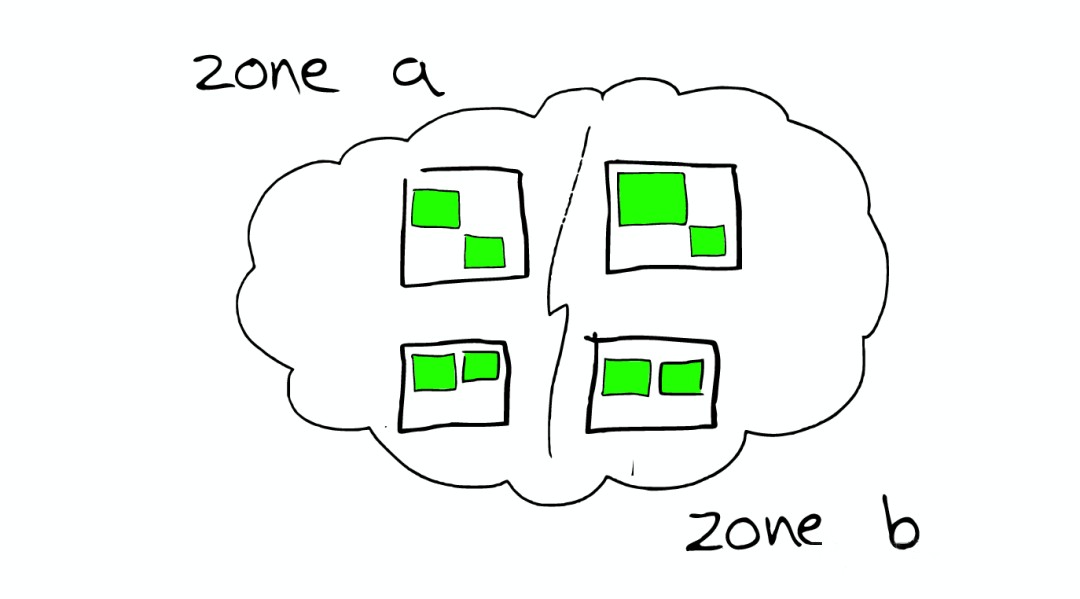

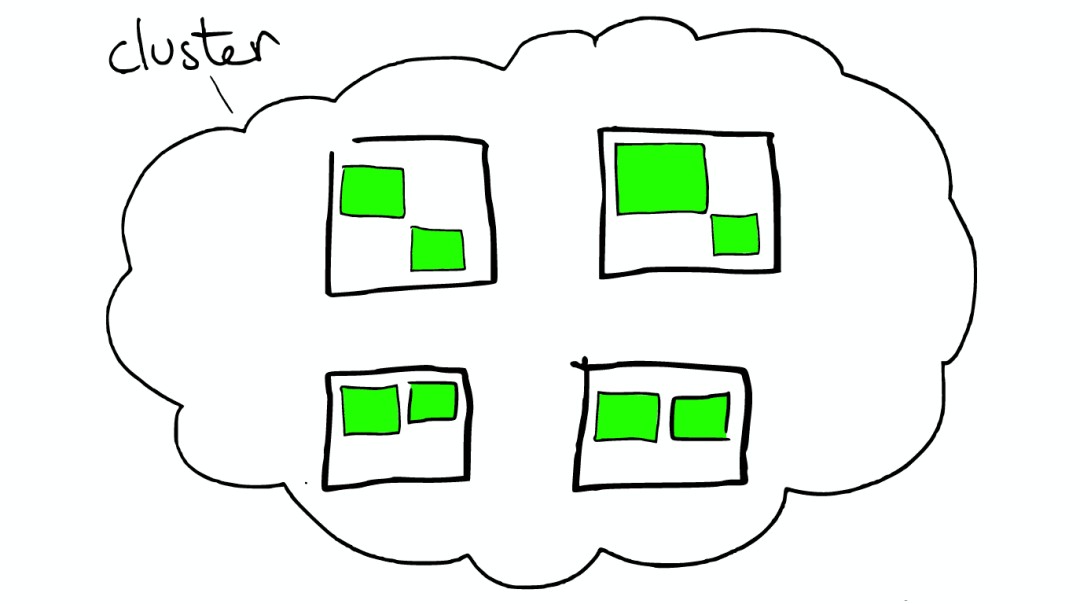

云上的集群
集群里的盒子

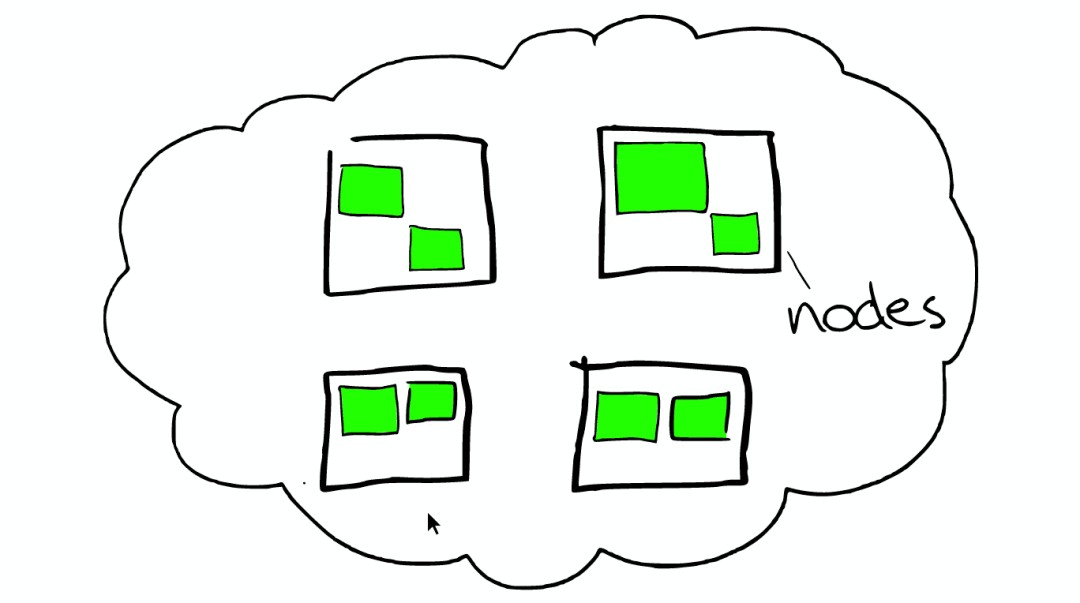

云里面的每个白色正方形的盒子代表一个节点——Node。
- 节点之间

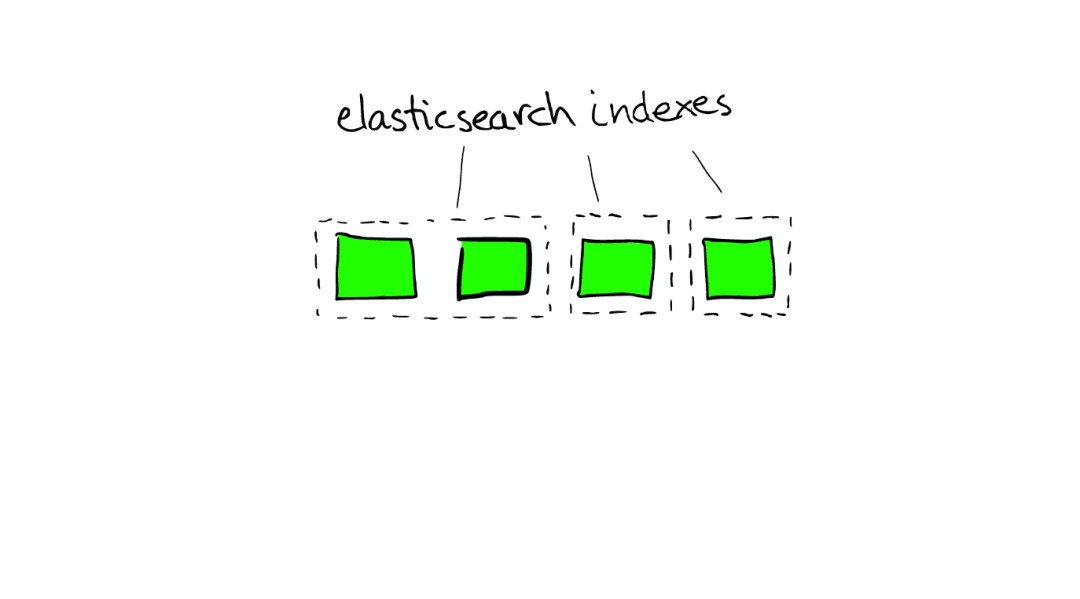

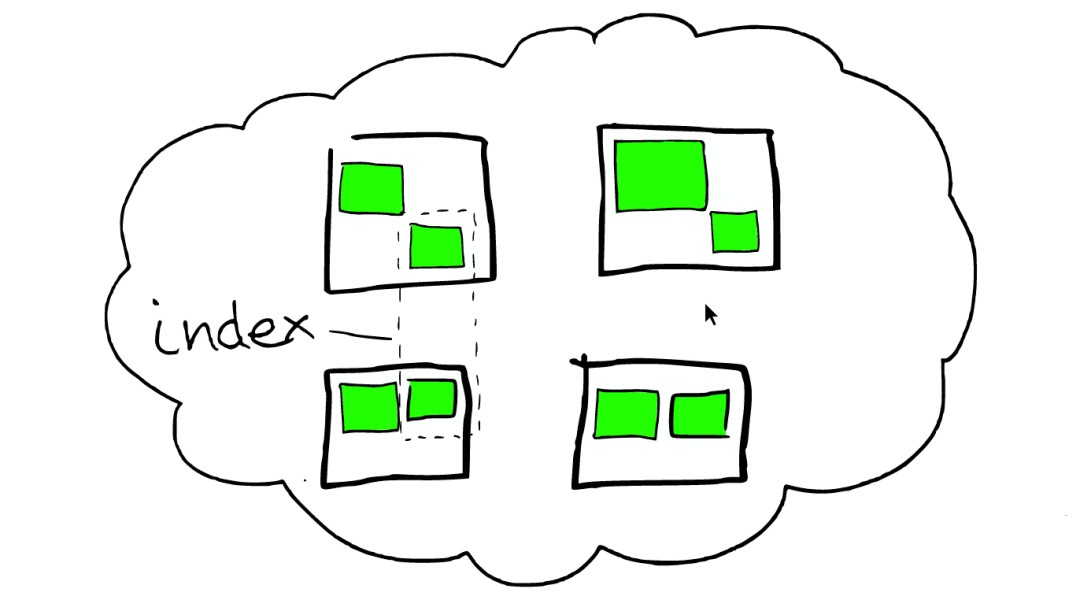

在一个或者多个节点直接，多个绿色小方块组合在一起形成一个 ElasticSearch 的索引。
- 索引里的小方块

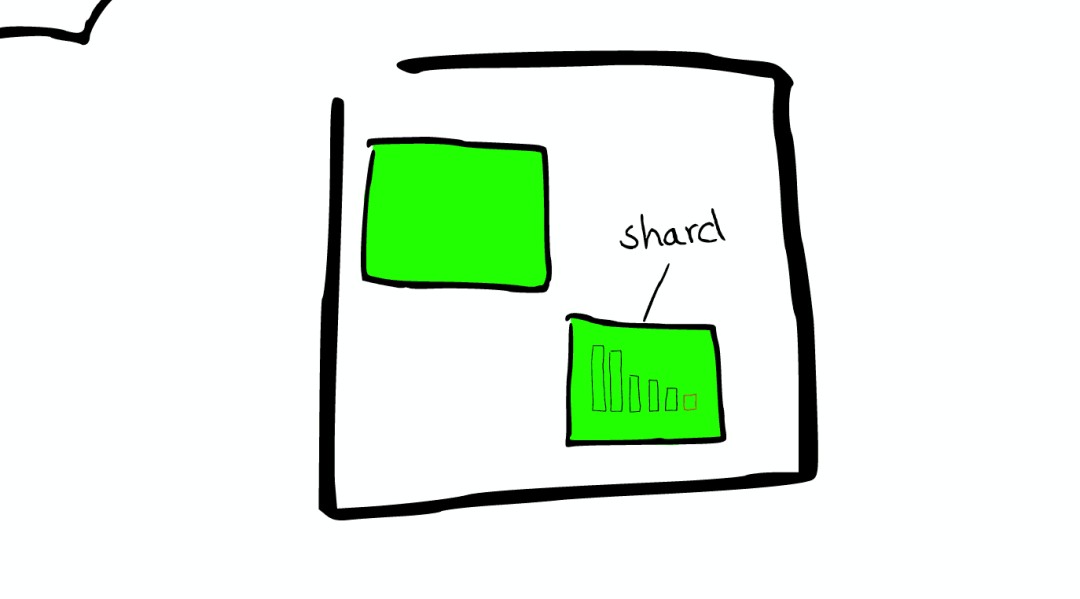

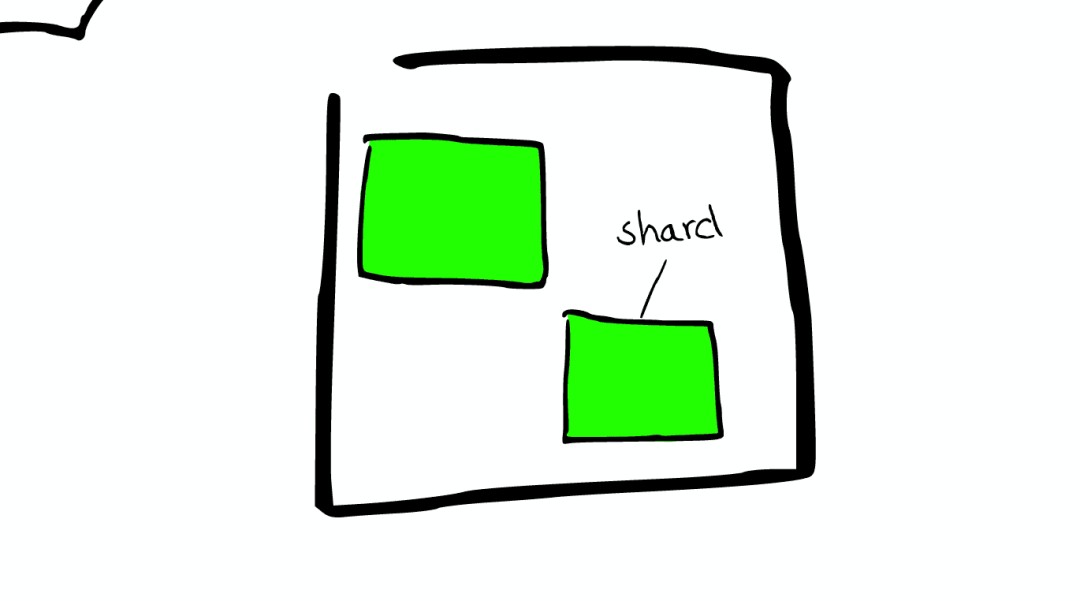

在一个索引下，分布在多个节点里的绿色小方块称为分片——Shard。
- Shard＝Lucene Index
一个ElasticSearch的Shard本质上是一个Lucene Index。
Lucene是一个Full Text 搜索库（也有很多其他形式的搜索库），ElasticSearch是建立在Lucene之上的。接下来的故事要说的大部分内容实际上是ElasticSearch如何基于Lucene工作的。
图解 Lucene
Segment
- Mini索引——segment

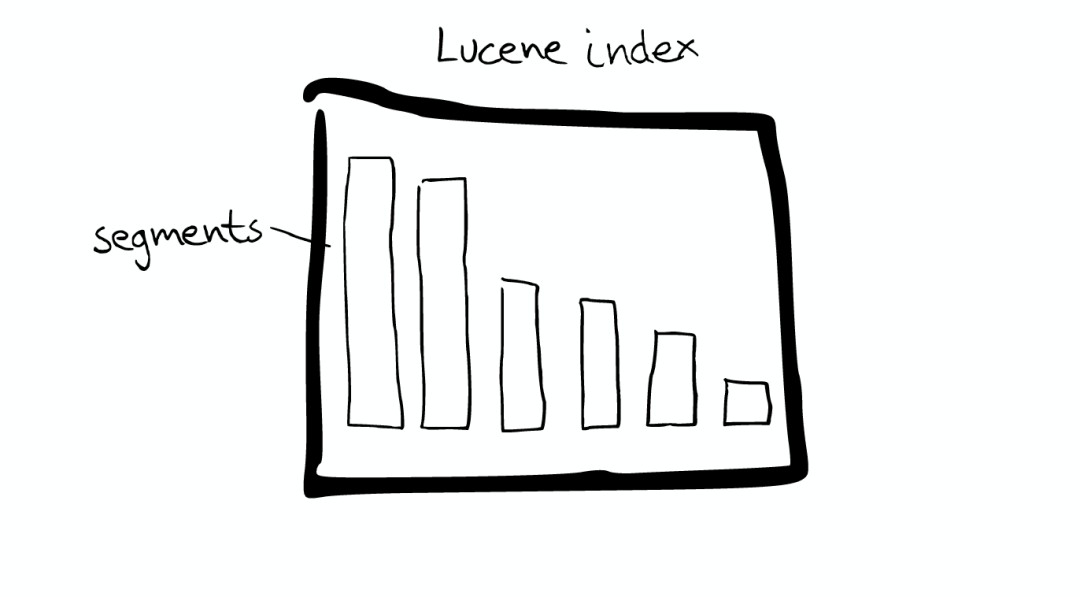

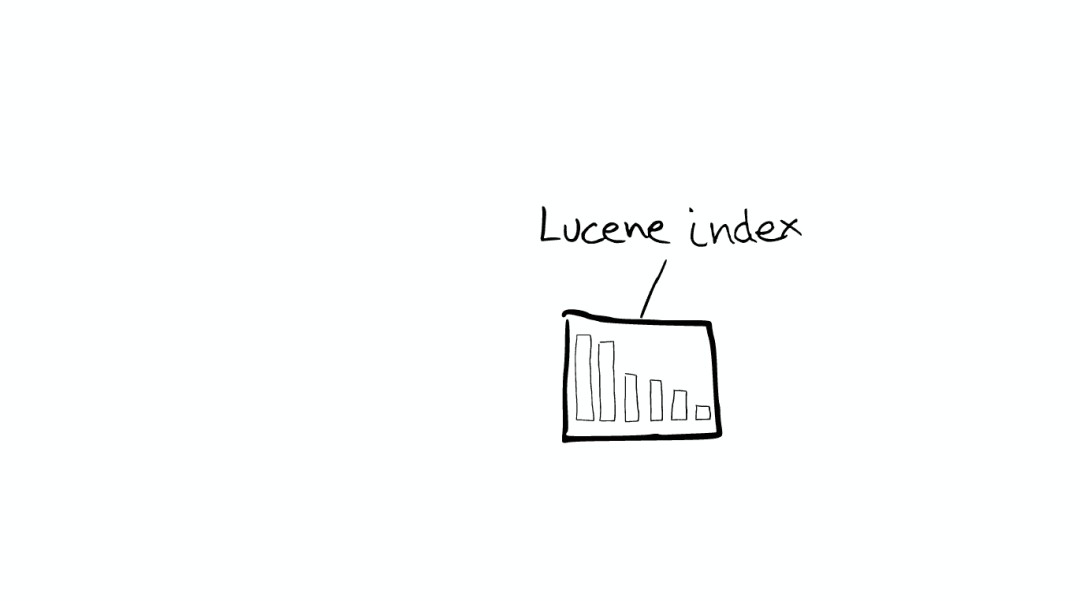

在Lucene里面有很多小的segment，我们可以把它们看成Lucene内部的mini-index。
- Segment内部（有着许多数据结构）
- Inverted Index
- Stored Fields
- Document Values
- Cache
Inverted Index
最最重要的Inverted Index

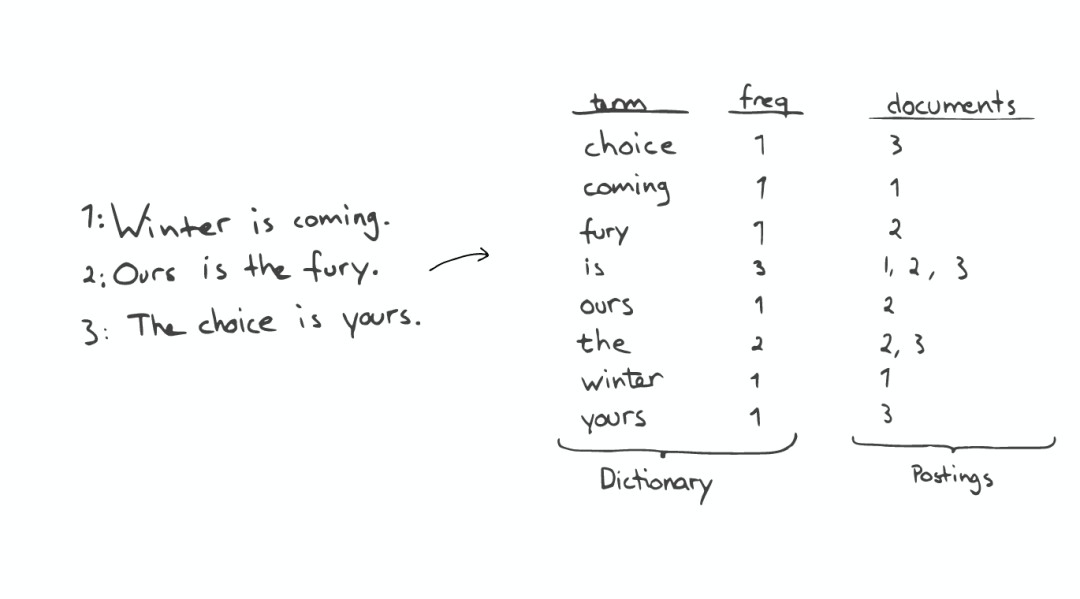

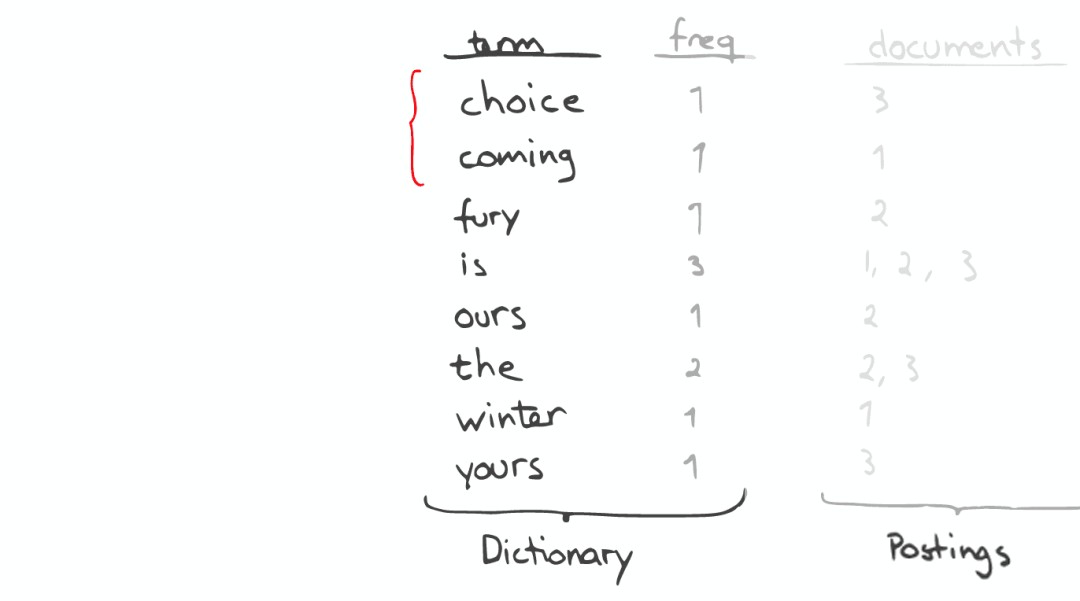

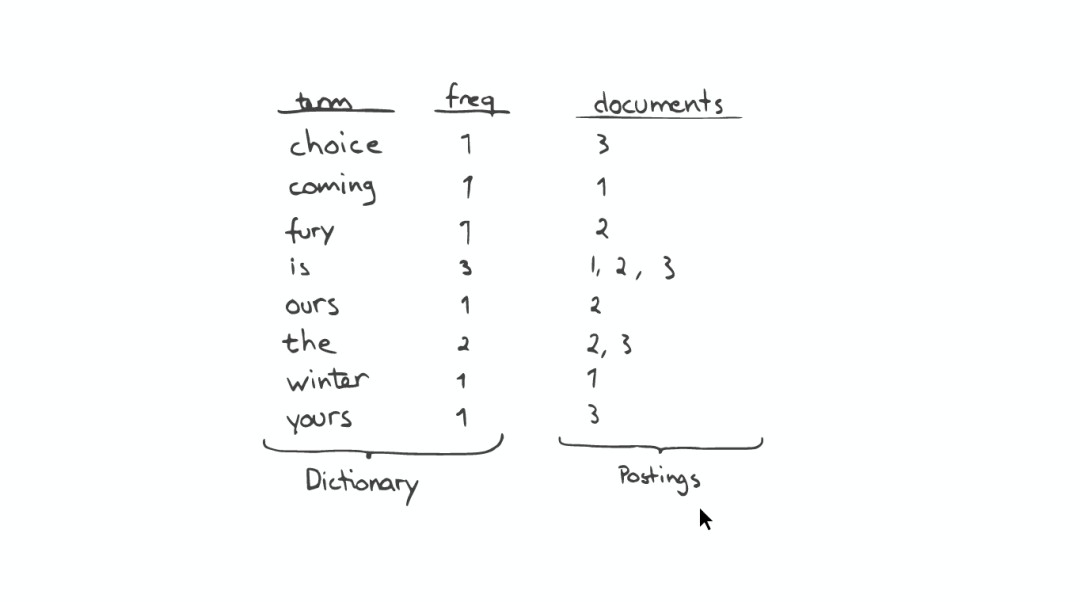

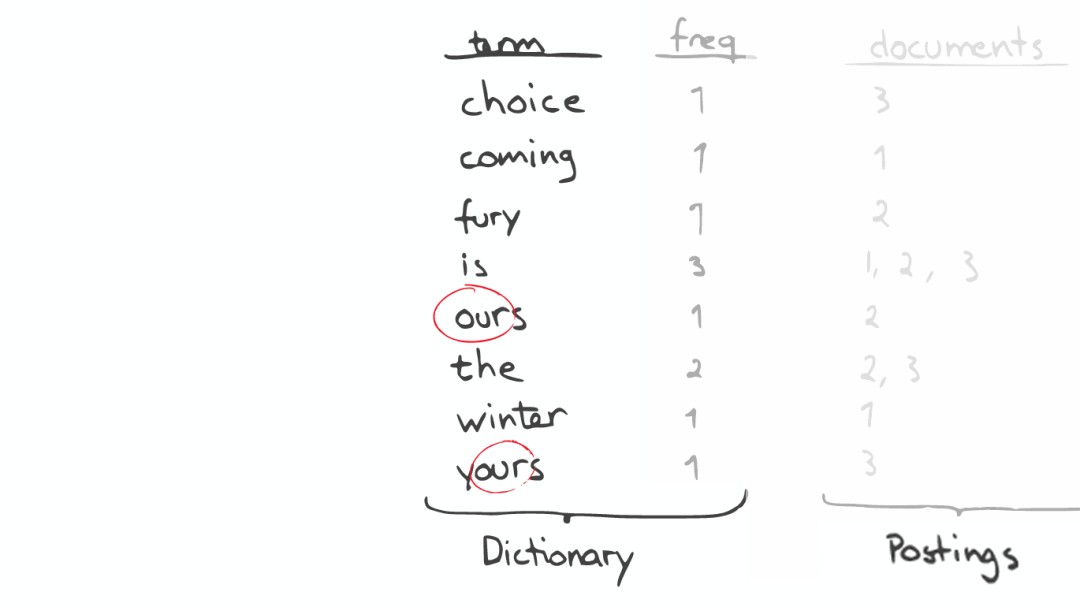

Inverted Index主要包括两部分：
- 一个有序的数据字典Dictionary（包括单词Term和它出现的频率）。
- 与单词Term对应的Postings（即存在这个单词的文件）。
当我们搜索的时候，首先将搜索的内容分解，然后在字典里找到对应Term，从而查找到与搜索相关的文件内容。

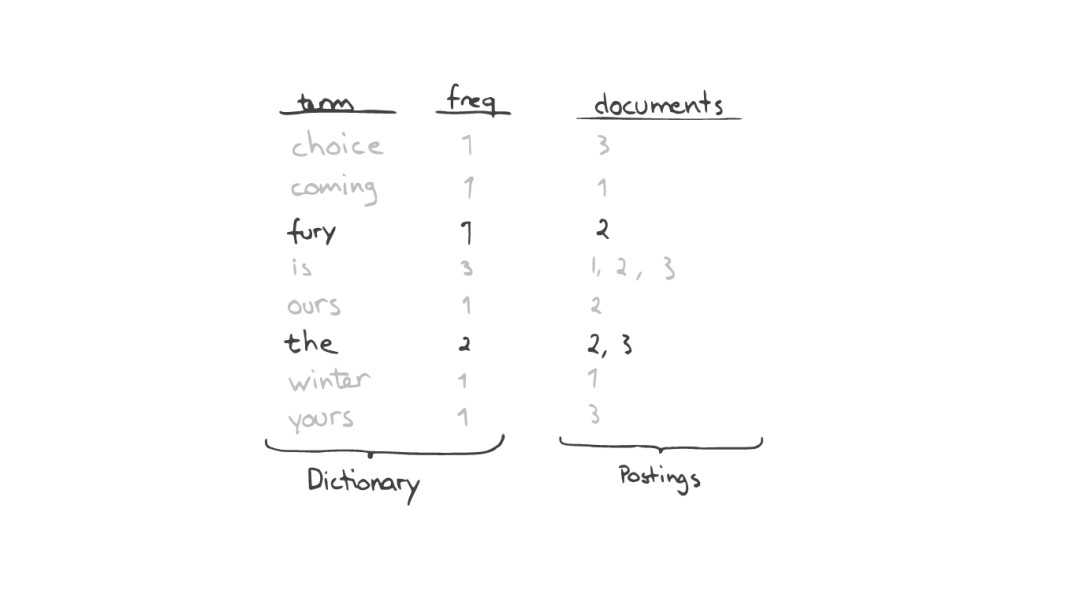

查询“the fury”
自动补全（AutoCompletion-Prefix）
如果想要查找以字母“c”开头的字母，可以简单的通过二分查找（Binary Search）在Inverted Index表中找到例如“choice”、“coming”这样的词（Term）。
- 昂贵的查找
如果想要查找所有包含“our”字母的单词，那么系统会扫描整个Inverted Index，这是非常昂贵的。
在此种情况下，如果想要做优化，那么我们面对的问题是如何生成合适的Term。
- 问题的转化

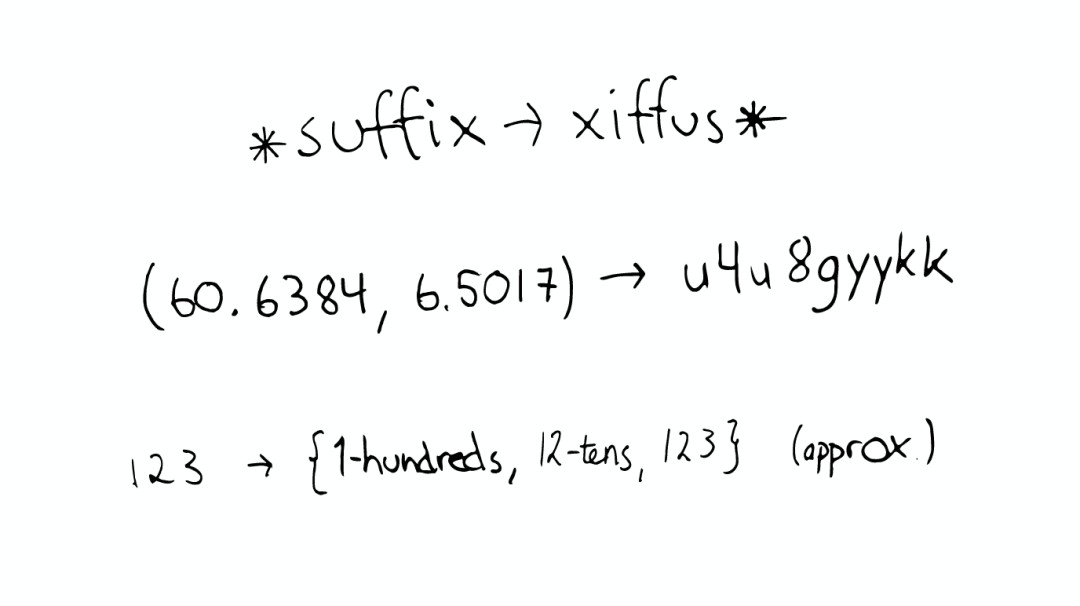

对于以上诸如此类的问题，我们可能会有几种可行的解决方案：
1.* suffix -> xiffus *如果我们想以后缀作为搜索条件，可以为Term做反向处理。
2.(60.6384, 6.5017) -> u4u8gyykk
对于GEO位置信息，可以将它转换为GEO Hash。
3.123 -> {1-hundreds, 12-tens, 123}
对于简单的数字，可以为它生成多重形式的Term。
- 解决拼写错误

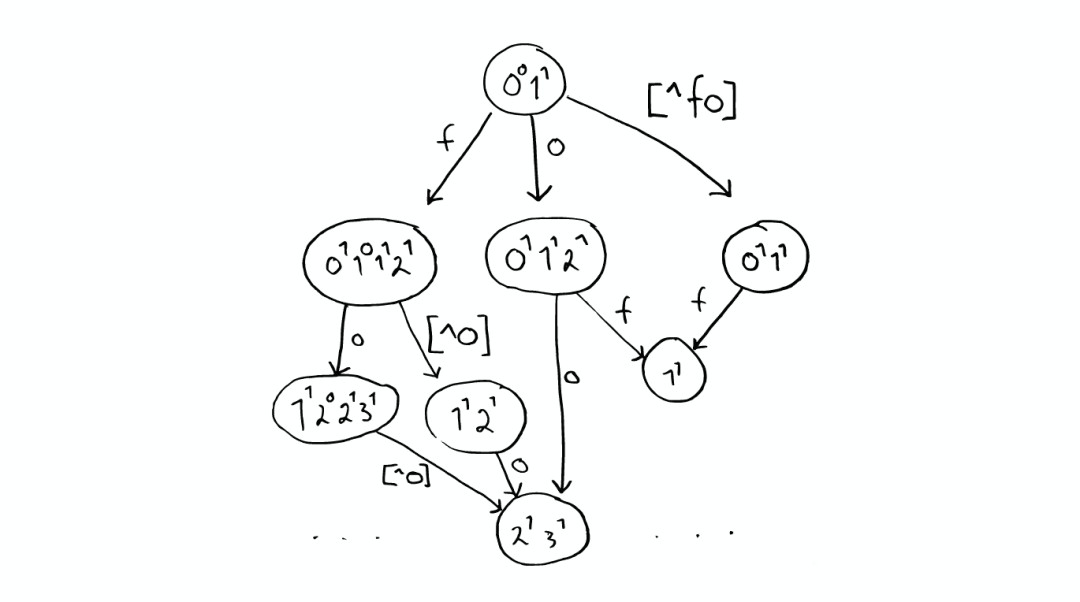

一个Python库为单词生成了一个包含错误拼写信息的树形状态机，解决拼写错误的问题。

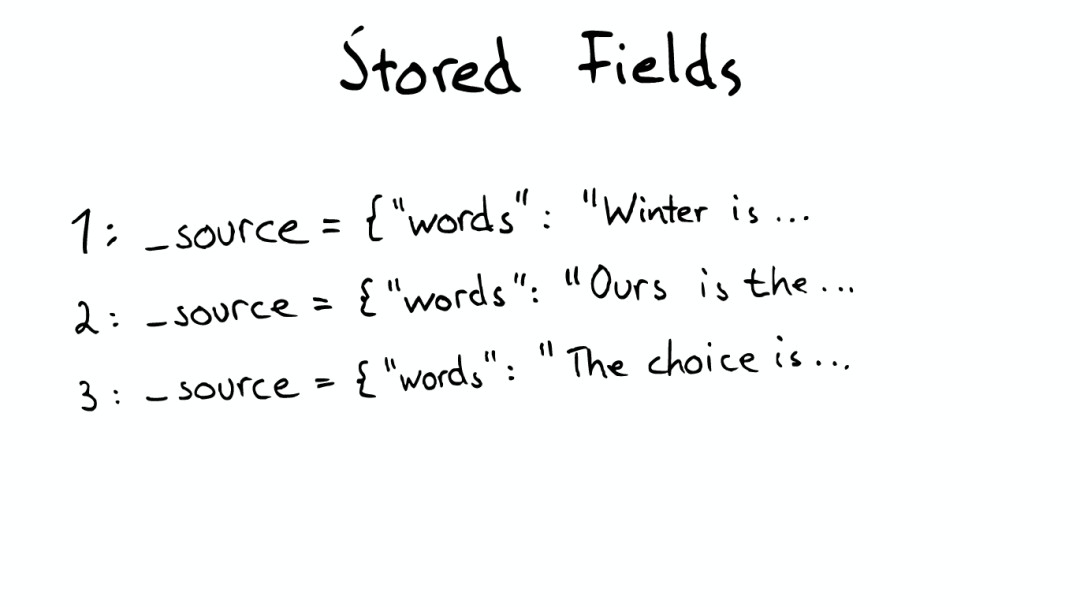

Stored Field字段查找
当我们想要查找包含某个特定标题内容的文件时，Inverted Index就不能很好的解决这个问题，所以Lucene提供了另外一种数据结构Stored Fields来解决这个问题。本质上，Stored Fields是一个简单的键值对key-value。默
Document Values 为了排序，聚合
即使这样，我们发现以上结构仍然无法解决诸如：排序、聚合、facet，因为我们可能会要读取大量不需要的信息。

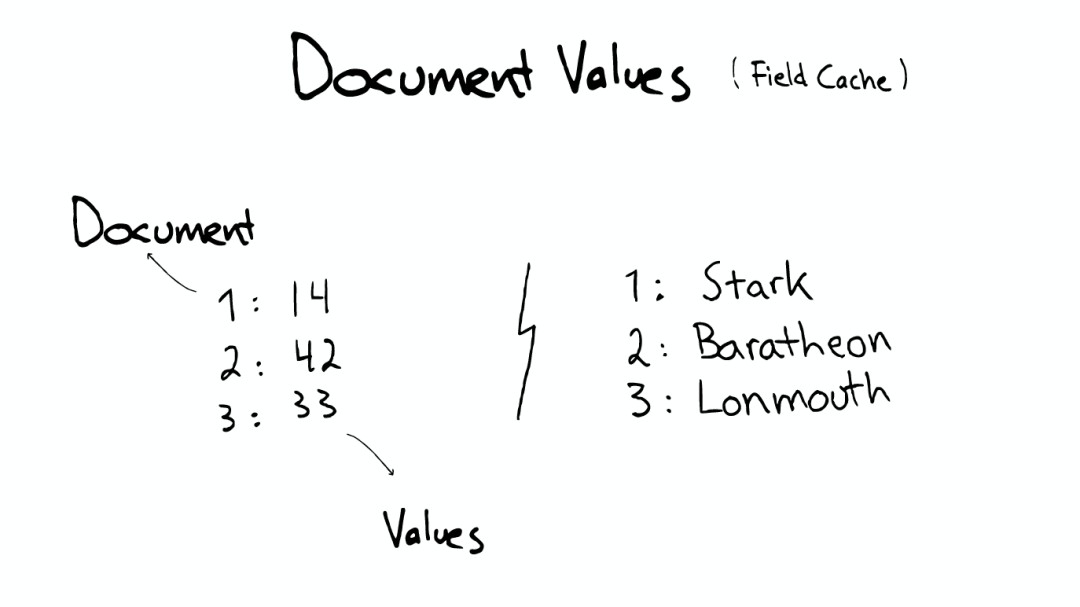

所以，另一种数据结构解决了此种问题：Document Values。这种结构本质上就是一个列式的存储，它高度优化了具有相同类型的数据的存储结构。
为了提高效率，ElasticSearch可以将索引下某一个Document Value全部读取到内存中进行操作，这大大提升访问速度，但是也同时会消耗掉大量的内存空间。

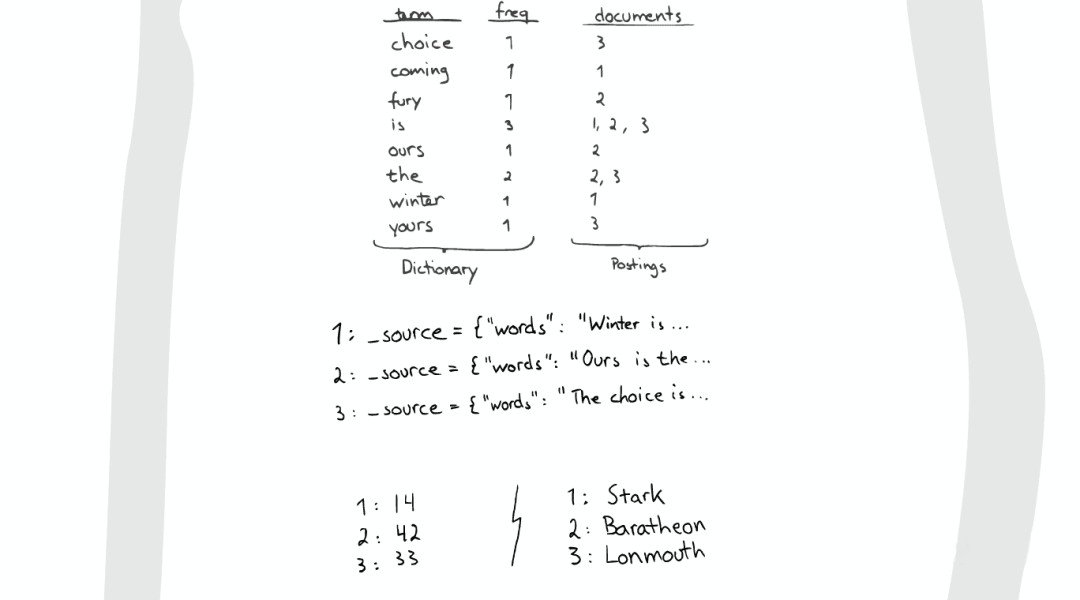

总之，这些数据结构Inverted Index、Stored Fields、Document Values及其缓存，都在segment内部。

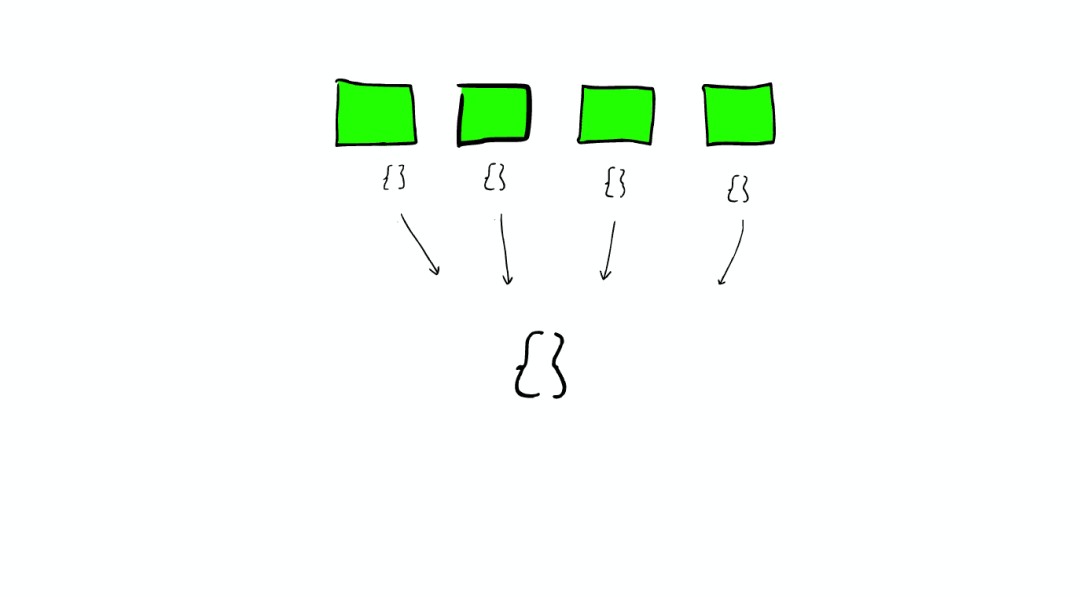

搜索发生时搜索时，Lucene会搜索所有的segment然后将每个segment的搜索结果返回，最后合并呈现给客户。
Lucene的一些特性使得这个过程非常重要：
- Segments是不可变的（immutable）
- Delete? 当删除发生时，Lucene做的只是将其标志位置为删除，但是文件还是会在它原来的地方，不会发生改变
- Update? 所以对于更新来说，本质上它做的工作是：先删除，然后重新索引（Re-index）
- 随处可见的压缩
- Lucene非常擅长压缩数据，基本上所有教科书上的压缩方式，都能在Lucene中找到。
- 缓存所有的所有
- Lucene也会将所有的信息做缓存，这大大提高了它的查询效率。

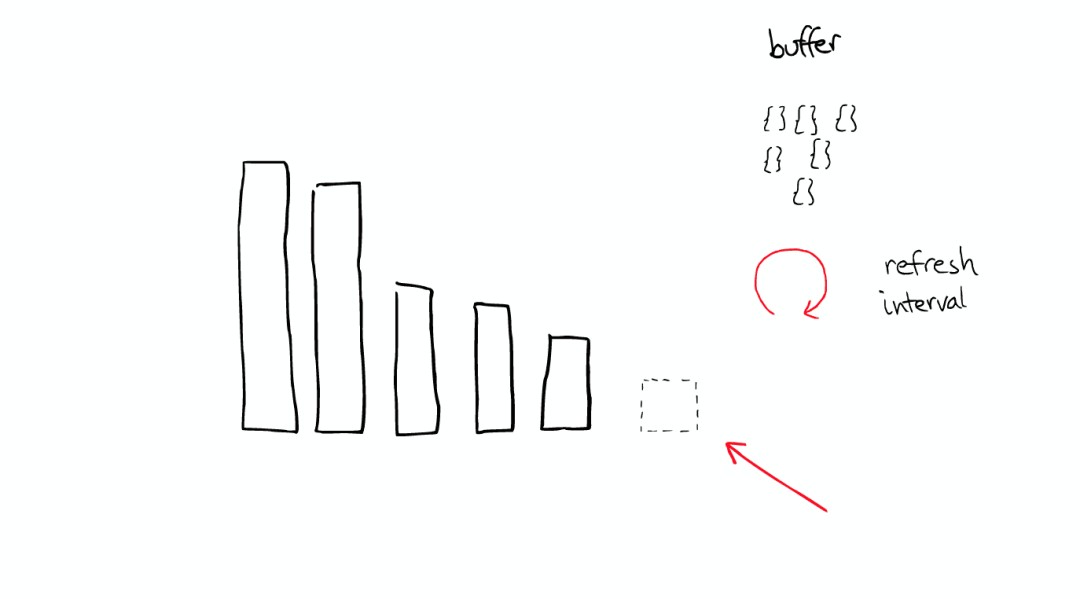

当ElasticSearch索引一个文件的时候，会为文件建立相应的缓存，并且会定期（每秒）刷新这些数据，然后这些文件就可以被搜索到。

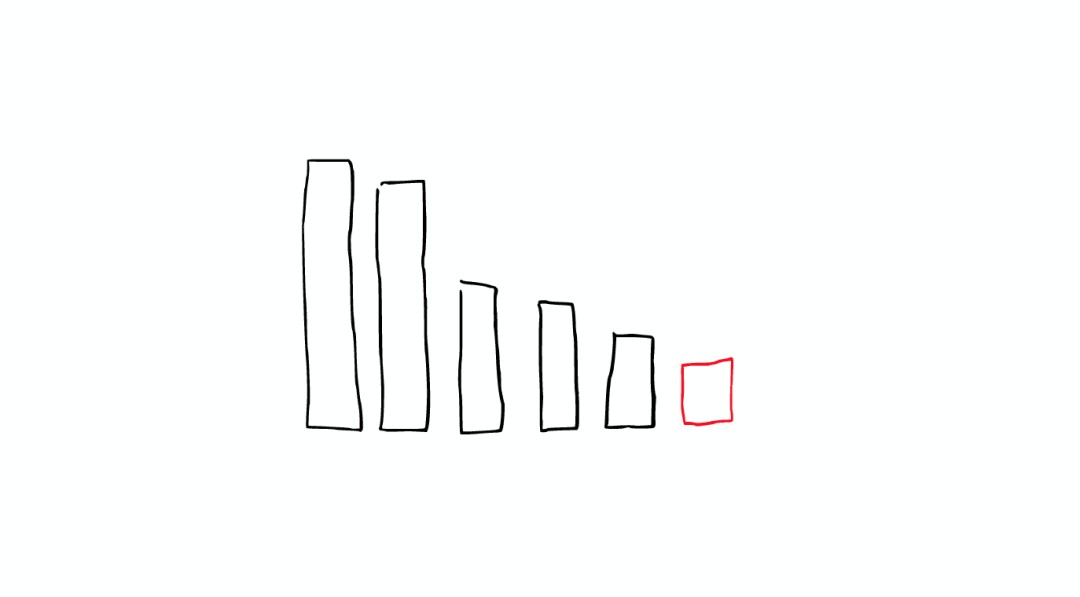

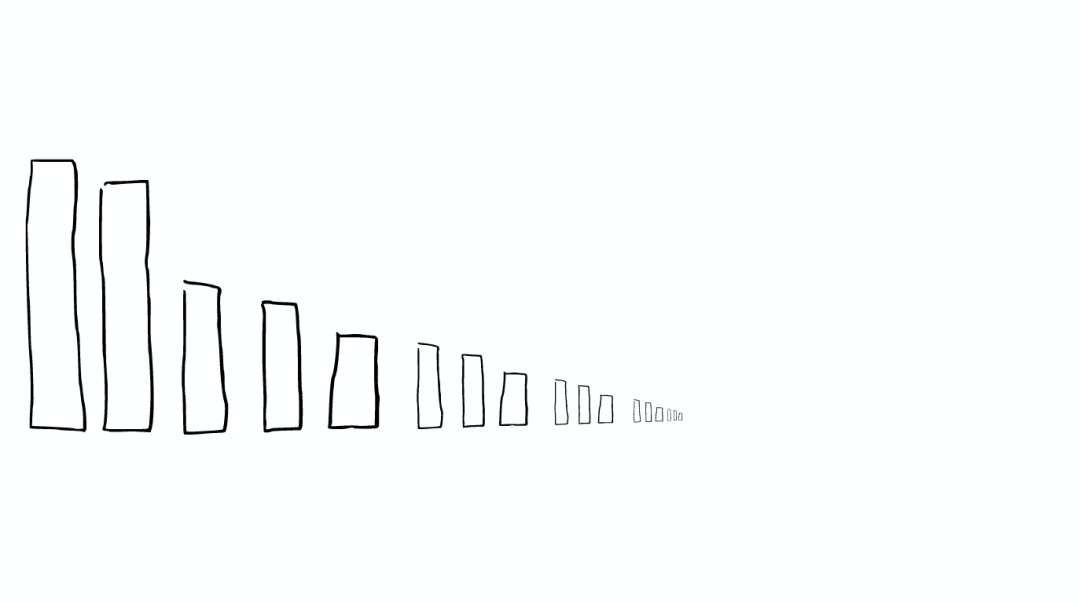

随着时间的增加，我们会有很多segments，
所以ElasticSearch会将这些segment合并，在这个过程中，segment会最终被删除掉
这就是为什么增加文件可能会使索引所占空间变小，它会引起merge，从而可能会有更多的压缩。
- 举个栗子

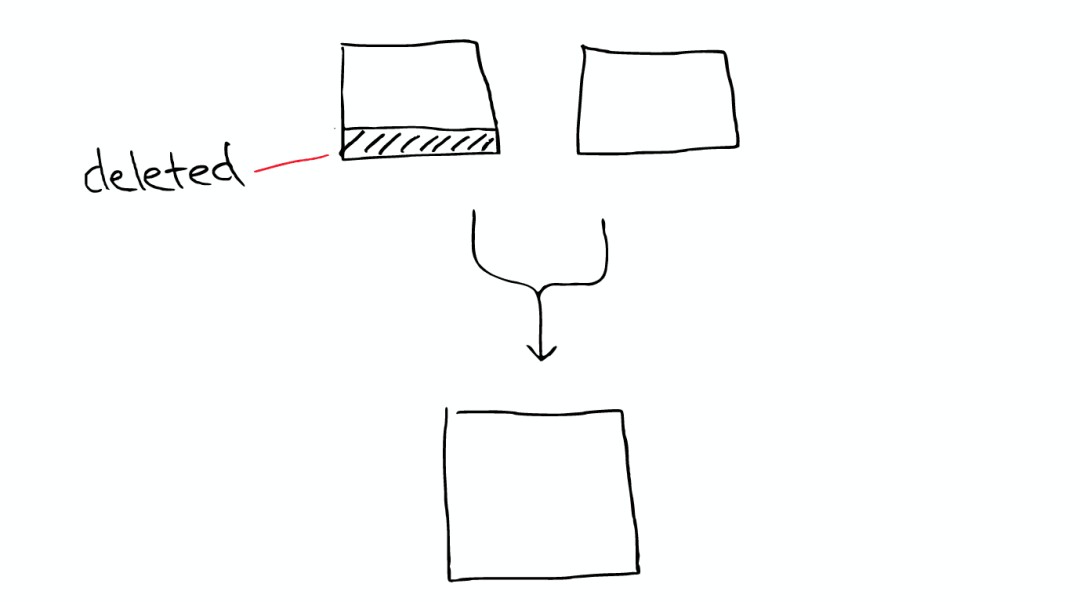

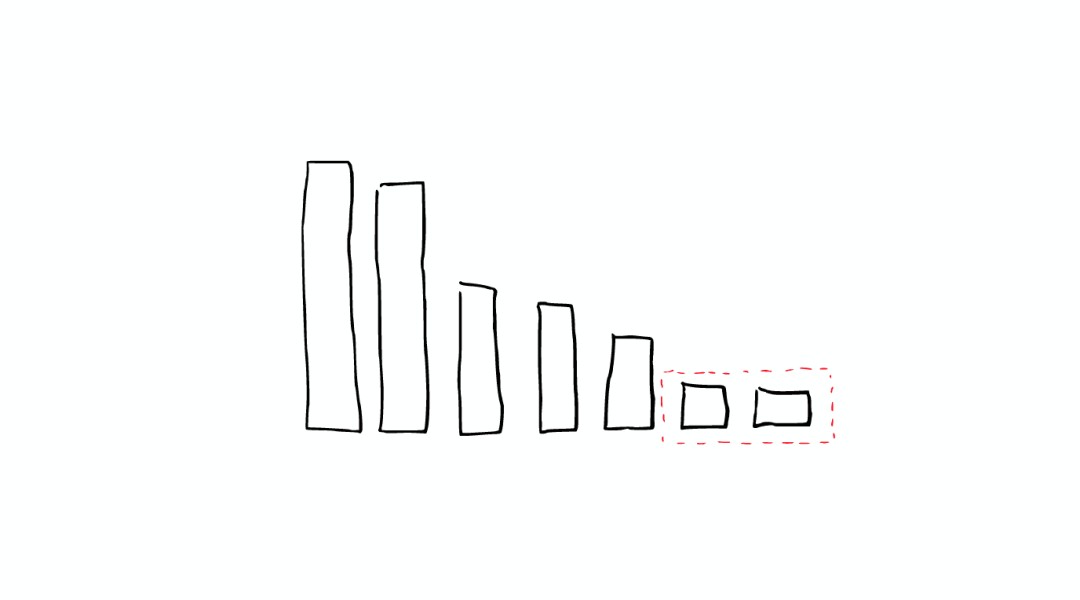

有两个segment将会merge
这两个segment最终会被删除，然后合并成一个新的segment
这时这个新的segment在缓存中处于cold状态，但是大多数segment仍然保持不变，处于warm状态。
以上场景经常在Lucene Index内部发生的。
在Shard中搜索
ElasticSearch从Shard中搜索的过程与Lucene Segment中搜索的过程类似。
与在Lucene Segment中搜索不同的是，Shard可能是分布在不同Node上的，所以在搜索与返回结果时，所有的信息都会通过网络传输。
需要注意的是：1次搜索查找2个shard ＝ 2次分别搜索shard

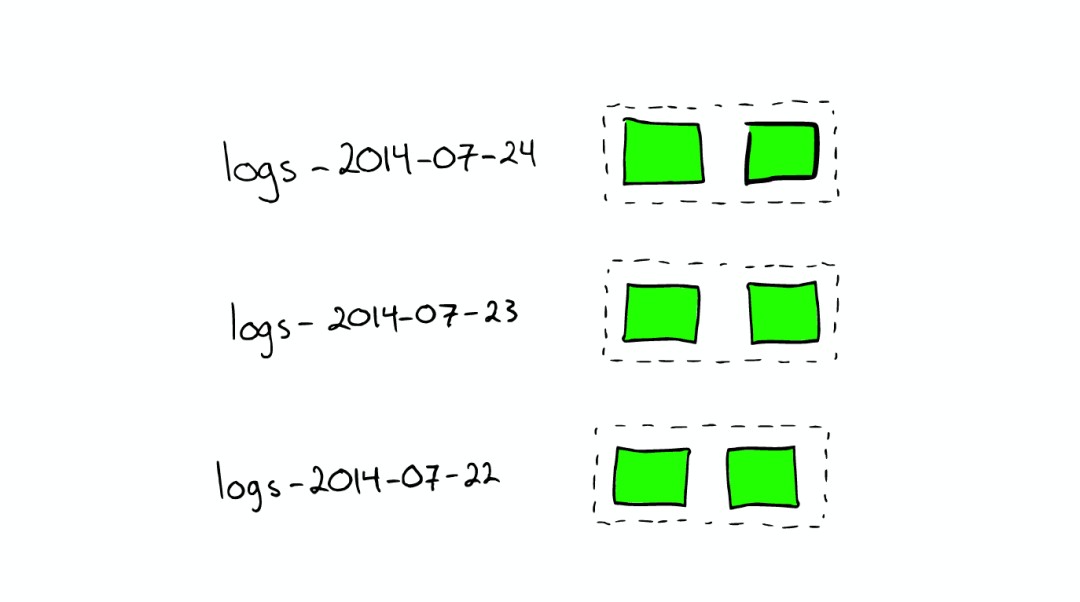

- 对于日志文件的处理
当我们想搜索特定日期产生的日志时，通过根据时间戳对日志文件进行分块与索引，会极大提高搜索效率。
当我们想要删除旧的数据时也非常方便，只需删除老的索引即可。
在上种情况下，每个index有两个shards
- 如何Scale

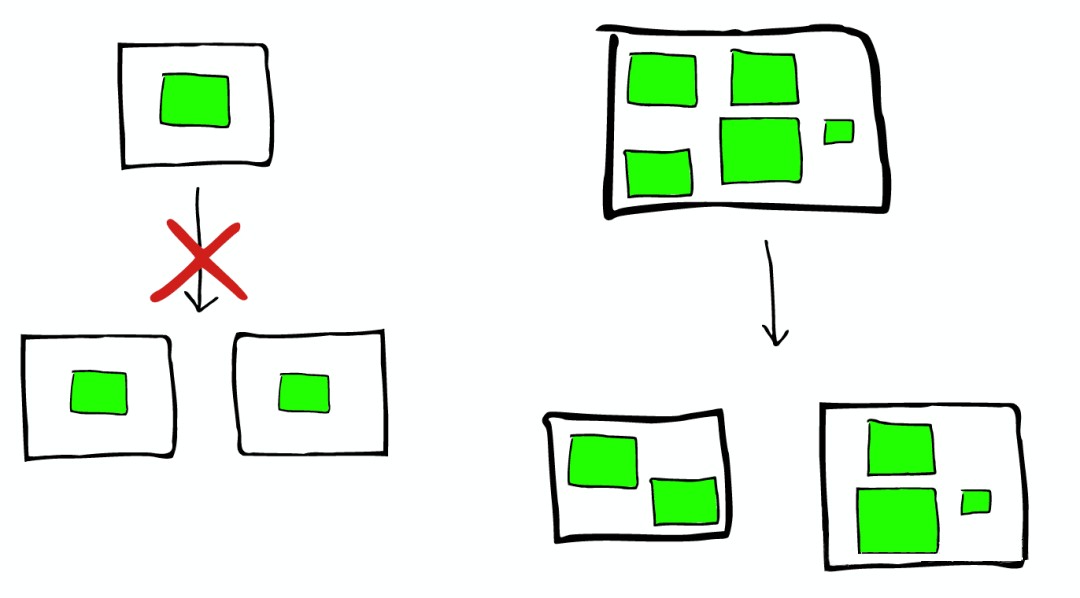

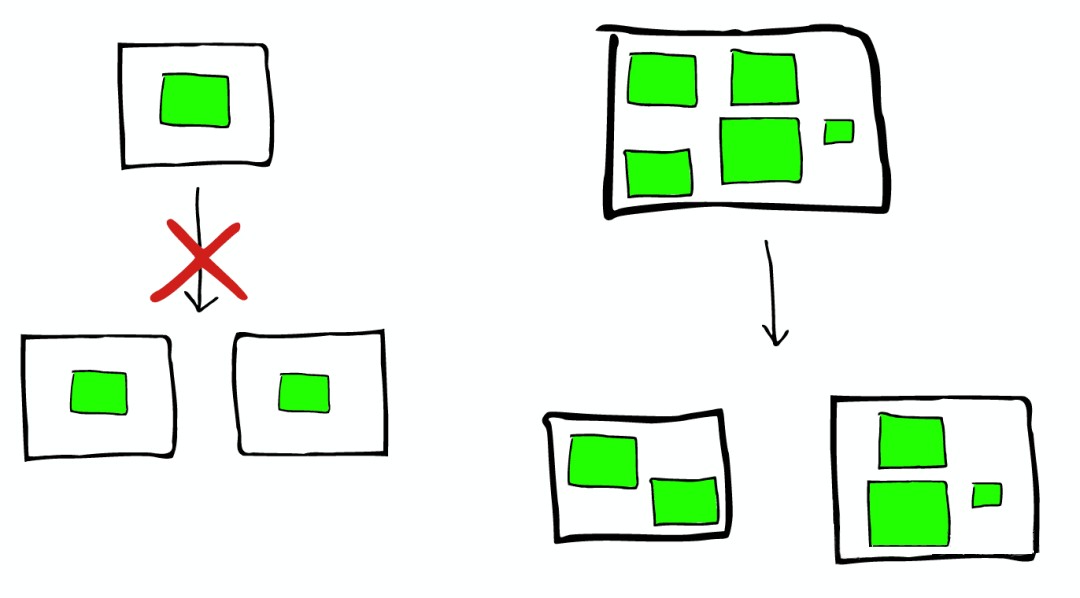

- shard不会进行更进一步的拆分，但是shard可能会被转移到不同节点上
所以，如果当集群节点压力增长到一定的程度，我们可能会考虑增加新的节点，这就会要求我们对所有数据进行重新索引，这是我们不太希望看到的，所以我们需要在规划的时候就考虑清楚，如何去平衡足够多的节点与不足节点之间的关系。
- 节点分配与Shard优化
- 为更重要的数据索引节点，分配性能更好的机器
- 确保每个shard都有副本信息replica

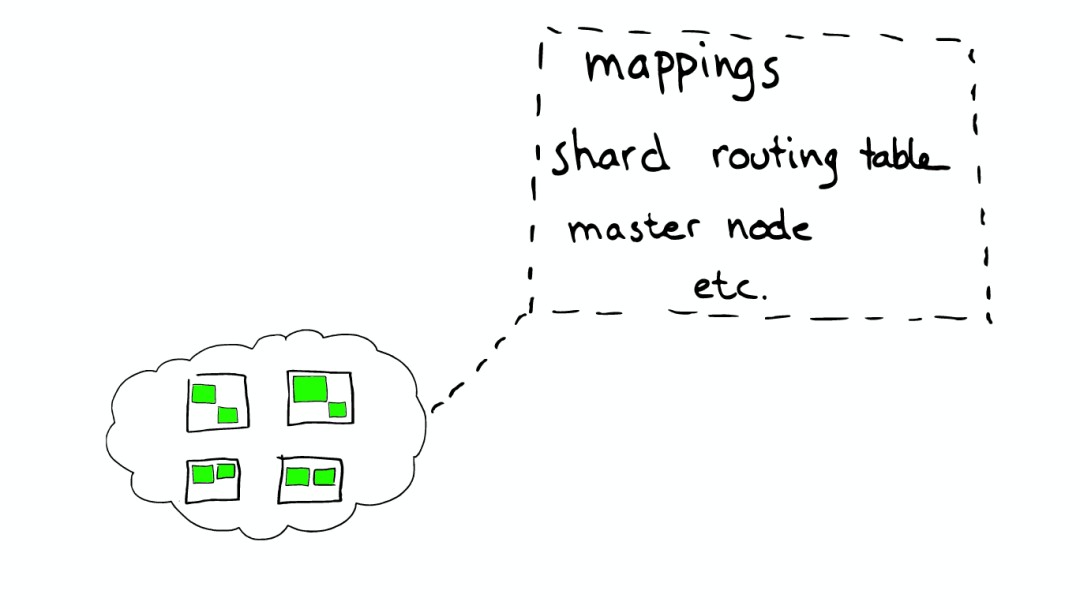

- 路由Routing
每个节点，每个都存留一份路由表，所以当请求到任何一个节点时，ElasticSearch都有能力将请求转发到期望节点的shard进一步处理。

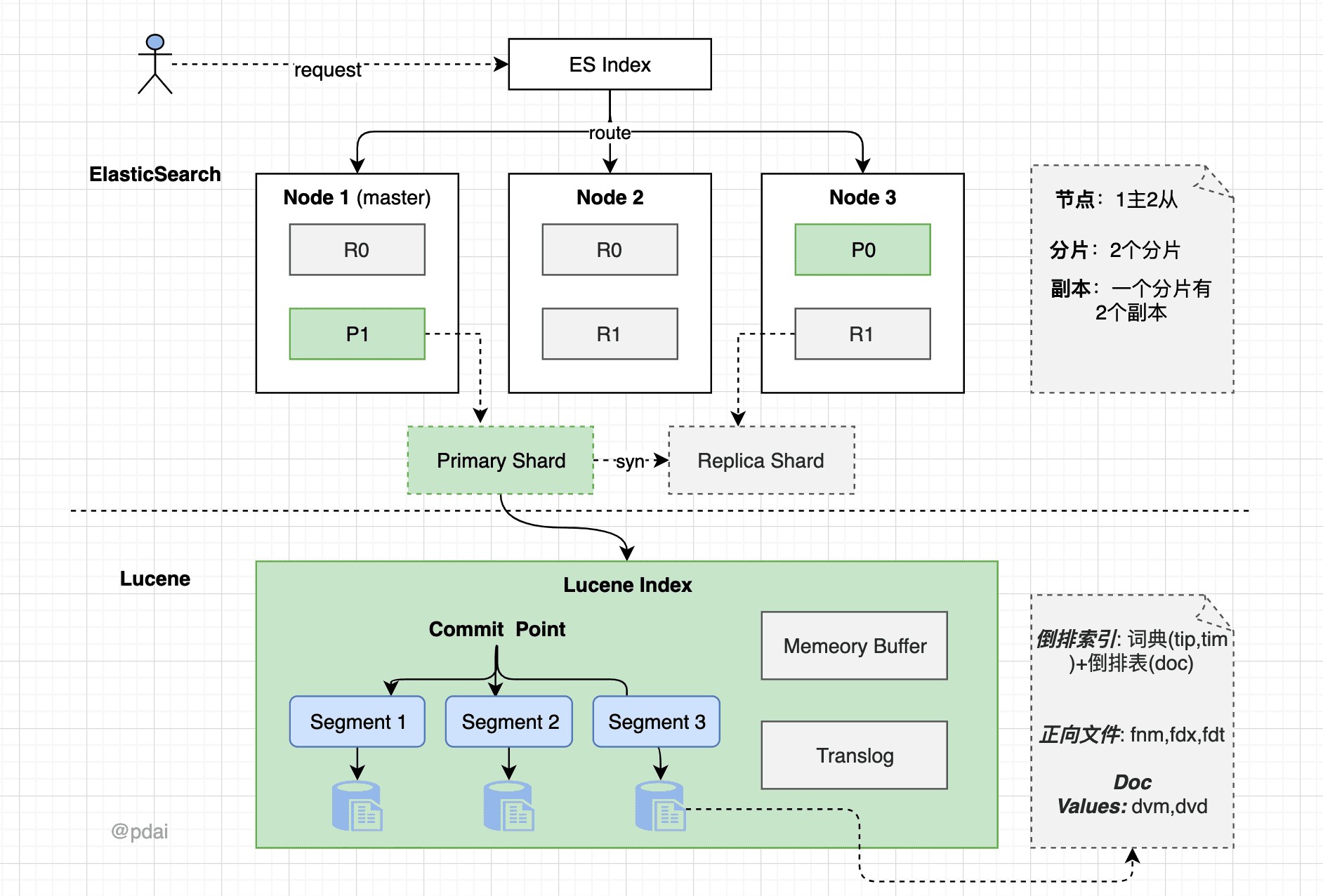

ElasticSearch整体结构
通过上文，在通过图解了解了ES整体的原理后，我们梳理下ES的整体结构
- 一个 ES Index 在集群模式下，有多个 Node （节点）组成。每个节点就是 ES 的Instance (实例)。
- 每个节点上会有多个 shard （分片）， P1 P2 是主分片, R1 R2 是副本分片
- 每个分片上对应着就是一个 Lucene Index（底层索引文件）
- Lucene Index 是一个统称
- 由多个 Segment （段文件，就是倒排索引）组成。每个段文件存储着就是 Doc 文档。
- commit point记录了所有 segments 的信息

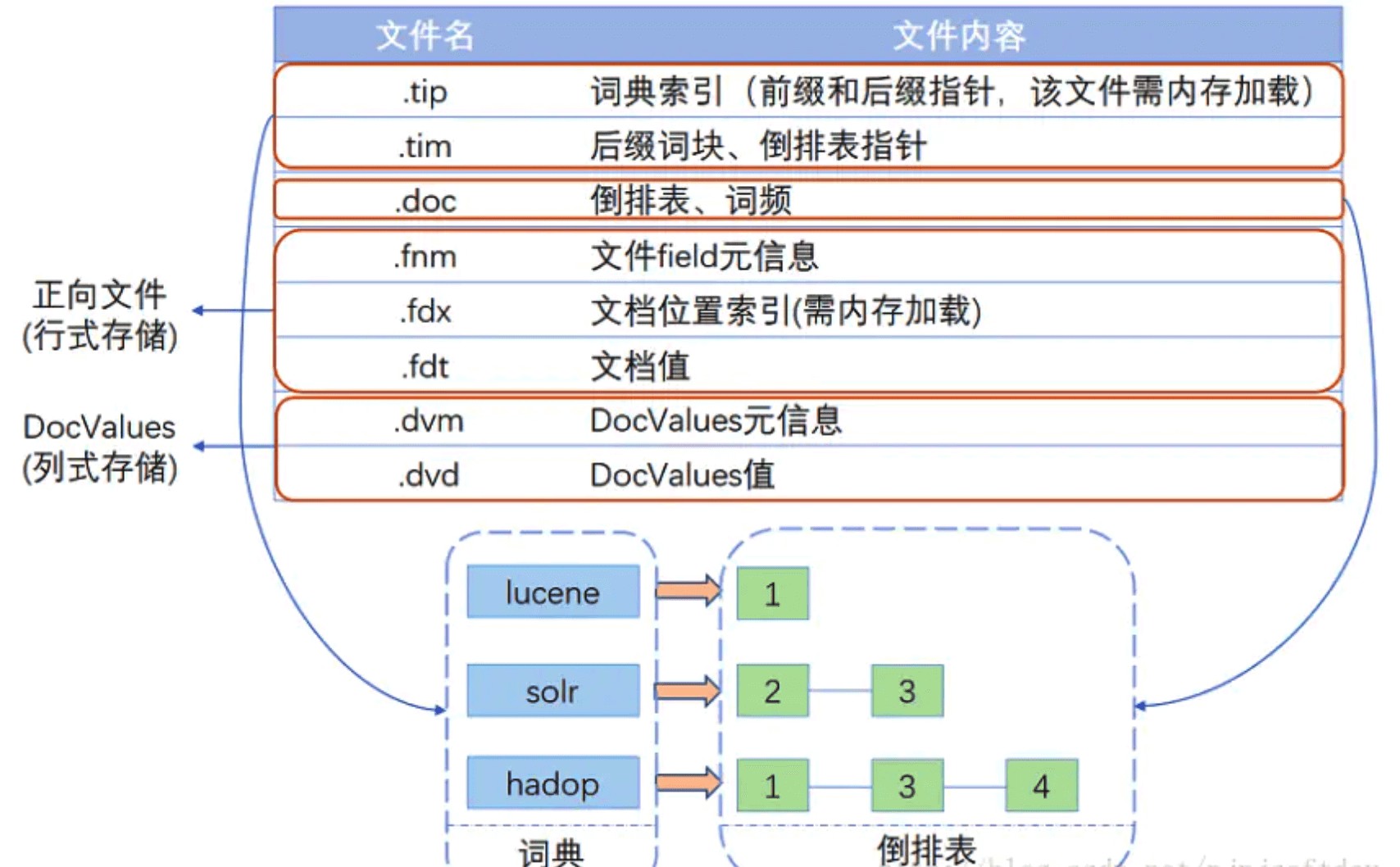

Lucene索引结构

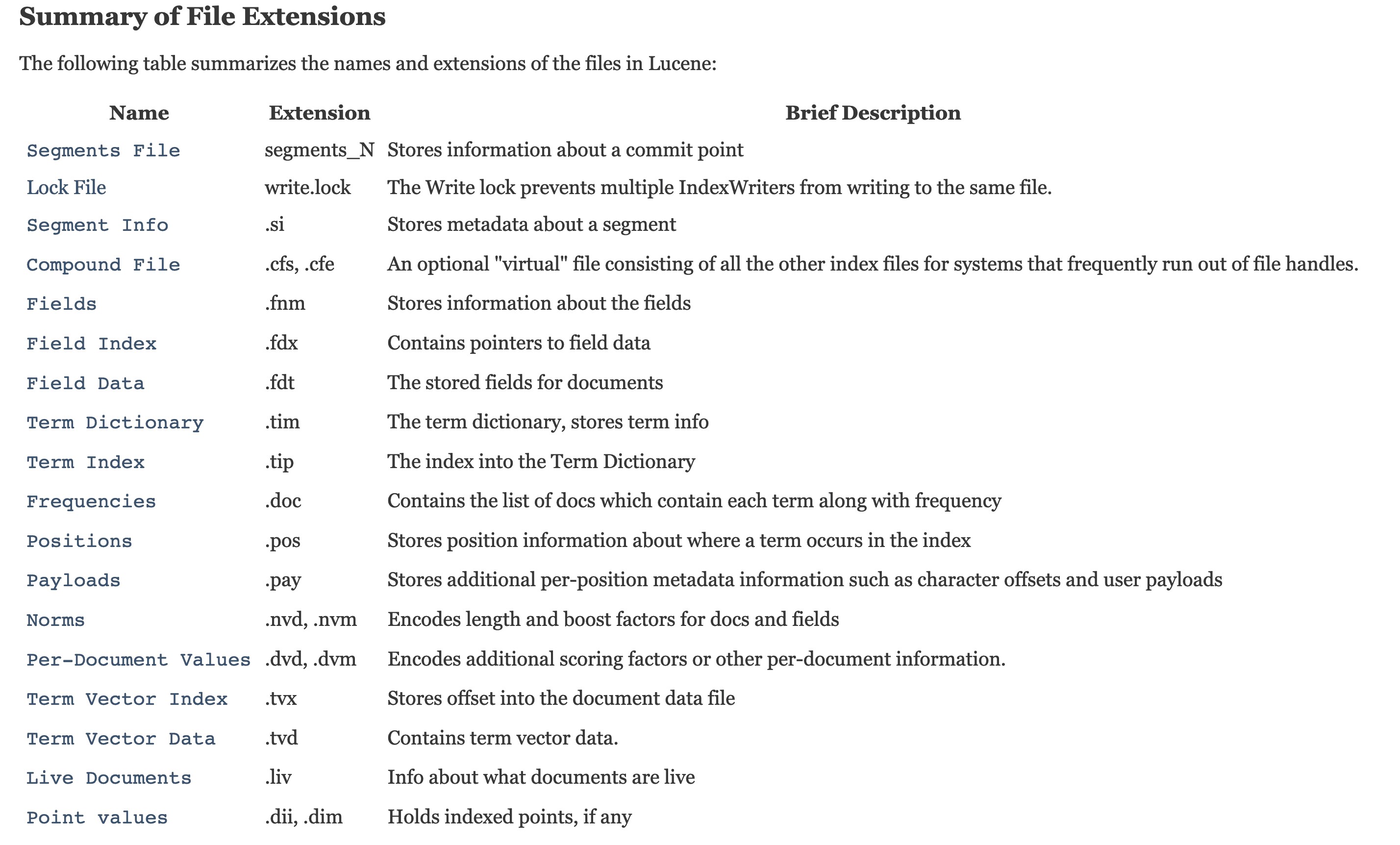

上图中Lucene的索引结构中有哪些文件呢？

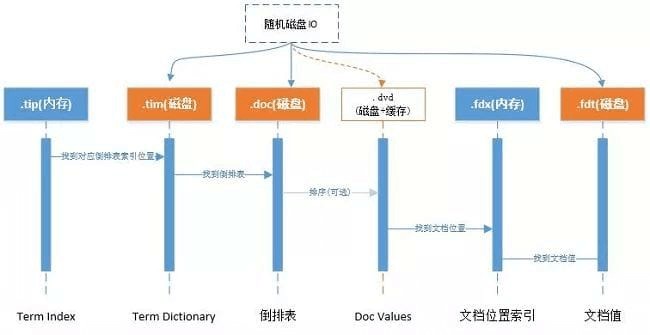

文件的关系如下：

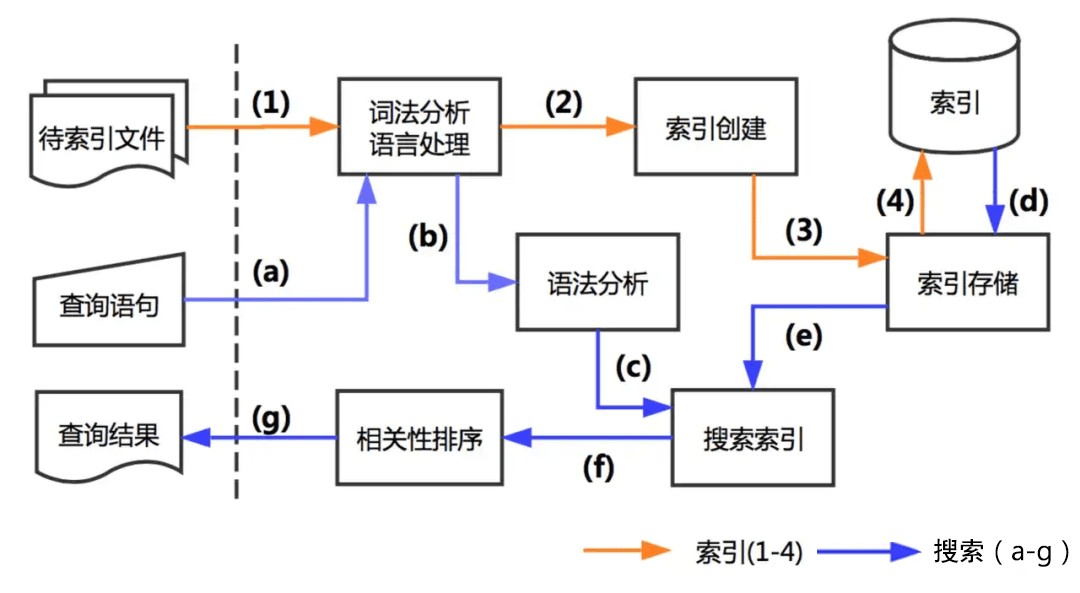

Lucene处理流程
上文图解过程，还需要理解Lucene处理流程, 这将帮助你更好的索引文档和搜索文档。
创建索引的过程：
- 准备待索引的原文档，数据来源可能是文件、数据库或网络
- 对文档的内容进行分词组件处理，形成一系列的Term
- 索引组件对文档和Term处理，形成字典和倒排表
搜索索引的过程：
- 对查询语句进行分词处理，形成一系列Term
- 根据倒排索引表查找出包含Term的文档，并进行合并形成符合结果的文档集
- 比对查询语句与各个文档相关性得分，并按照得分高低返回
ElasticSearch分析器
上图中很重要的一项是语法分析/语言处理, 所以我们还需要补充ElasticSearch分析器知识点。
分析 包含下面的过程：
- 首先，将一块文本分成适合于倒排索引的独立的 词条 ，
- 之后，将这些词条统一化为标准格式以提高它们的“可搜索性”，或者 recall
分析器执行上面的工作。分析器实际上是将三个功能封装到了一个包里：
- 字符过滤器 首先，字符串按顺序通过每个字符过滤器。他们的任务是在分词前整理字符串。一个字符过滤器可以用来去掉HTML，或者将 & 转化成 and。
- 分词器 其次，字符串被分词器分为单个的词条。一个简单的分词器遇到空格和标点的时候，可能会将文本拆分成词条。
- Token 过滤器 最后，词条按顺序通过每个 token 过滤器 。这个过程可能会改变词条（例如，小写化 Quick ），删除词条（例如， 像 a， and， the 等无用词），或者增加词条（例如，像 jump 和 leap 这种同义词）。
Elasticsearch提供了开箱即用的字符过滤器、分词器和token 过滤器。这些可以组合起来形成自定义的分析器以用于不同的目的。
内置分析器
Elasticsearch还附带了可以直接使用的预包装的分析器。接下来我们会列出最重要的分析器。为了证明它们的差异，我们看看每个分析器会从下面的字符串得到哪些词条：
"Set the shape to semi-transparent by calling set_trans(5)"
- 标准分析器
标准分析器是Elasticsearch默认使用的分析器。它是分析各种语言文本最常用的选择。它根据 Unicode 联盟 定义的 单词边界 划分文本。删除绝大部分标点。最后，将词条小写。它会产生。
set, the, shape, to, semi, transparent, by, calling, set_trans, 5
- 简单分析器
简单分析器在任何不是字母的地方分隔文本，将词条小写。它会产生
set, the, shape, to, semi, transparent, by, calling, set, trans
- 空格分析器
空格分析器在空格的地方划分文本。它会产生
Set, the, shape, to, semi-transparent, by, calling, set_trans(5)
- 语言分析器
特定语言分析器可用于很多语言。它们可以考虑指定语言的特点。例如，英语 分析器附带了一组英语无用词（常用单词，例如 and 或者 the ，它们对相关性没有多少影响），它们会被删除。由于理解英语语法的规则，这个分词器可以提取英语单词的词干 。
英语 分词器会产生下面的词条：
set, shape, semi, transpar, call, set_tran, 5
注意看 transparent、 calling 和 set_trans 已经变为词根格式。
什么时候使用分析器当我们索引一个文档，它的全文域被分析成词条以用来创建倒排索引。但是，当我们在全文域搜索的时候，我们需要将查询字符串通过相同的分析过程，以保证我们搜索的词条格式与索引中的词条格式一致。
全文查询，理解每个域是如何定义的，因此它们可以做正确的事：
- 当你查询一个全文域时， 会对查询字符串应用相同的分析器，以产生正确的搜索词条列表。
- 当你查询一个精确值域时，不会分析查询字符串，而是搜索你指定的精确值。
ES中每天一条数据， 按照如下方式查询：
GET /_search?q=2014 # 12 results
GET /_search?q=2014-09-15 # 12 results !
GET /_search?q=date:2014-09-15 # 1 result
GET /_search?q=date:2014 # 0 results !为什么返回那样的结果？
- date 域包含一个精确值：单独的词条 2014-09-15。
- _all 域是一个全文域，所以分词进程将日期转化为三个词条：2014， 09， 和 15。
当我们在_all域查询 2014，它匹配所有的12条推文，因为它们都含有 2014 ：
GET /_search?q=2014 # 12 results
当我们在_all域查询 2014-09-15，它首先分析查询字符串，产生匹配 2014，09， 或 15 中任意词条的查询。这也会匹配所有12条推文，因为它们都含有 2014 ：
GET /_search?q=2014-09-15 # 12 results !
当我们在 date 域查询 2014-09-15，它寻找精确日期，只找到一个推文：
GET /_search?q=date:2014-09-15 # 1 result
当我们在 date 域查询 2014，它找不到任何文档，因为没有文档含有这个精确日志：
GET /_search?q=date:2014 # 0 results !
