Linux网络虚拟化名称空间和veth

Network namespace是linux内核提供的进行网络隔离的功能，每一个名称空间内有自己独立的网络协议栈，有自己独立的路由表等。Docker容器网络的实现和隔离就是通过网络名称空间实现的。操作网...

Network namespace是linux内核提供的进行网络隔离的功能，每一个名称空间内有自己独立的网络协议栈，有自己独立的路由表等。Docker容器网络的实现和隔离就是通过网络名称空间实现的。

操作网络名称空间

# 添加

[root@localhost ~]# ip netns add ns1

# 查看

[root@localhost ~]# ip netns list

ns1

[root@localhost ~]# ip netns show

ns1

# 在名称空间内执行命令

[root@localhost ~]# ip netns exec ns1 ip a

1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1000

link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

# 进入名称空间

[root@localhost ~]# ip netns exec ns1 bash

# 执行命令，查看该名称空间的网卡信息

[root@localhost ~]# ip a

1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1000

link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

# 退出名称空间

[root@localhost ~]# exit

exit

# 删除

[root@localhost ~]# ip netns delete ns1

FAQ

Docker容器的网络名称空间怎么查看？

默认网络名称空间提供的入口文件在/var/run/netns/目录下，ip netns 命令默认也是读取的该目录下的入口文件。 Docker重新指定了该目录在/var/run/docker/netns/，所以如果想使用默认的ip netns命令管理docker的网络名称空间，只需要做一个软链到 /var/run/netns/就可以

# 测试环境使用，将docker容器的网络名称空间软链到/var/run/netns/ 并显示显示容器名

test -d /var/run/netns || mkdir /var/run/netns

for container in $(docker ps -a| awk '{print $NF}'| grep -v 'NAMES'); \

do \

ln -s $(docker inspect $container| grep SandboxKey| awk -F '"' '{print $4}') /var/run/netns/$container; \

done

ip netns list

veth

Virtual ethernet interface是一个虚拟的以太网接口，在linux中veth和普通网卡是一样对待的。veth总是成对出现的，被称为veth pair，可以简单的理解我们现实世界中的网线，一条网线有两个水晶头，主要进行设备间的互联互通。

操作veth

# 添加

ip link add veth1 type veth peer name veth2

# 查看

ip add

ip link show type veth

# 默认veth是down状态，所以需要up

ip link set veth1 up

# 配置ip

ip addr add 1.1.1.1/32 dev veth1

# 修改mac地址

ip link set veth1 addr ee:ee:ee:ee:ee:ee

# 将veth移动到其他网络名称空间

ip netns add ns1

ip link set dev veth1 netns ns1

# 删除，只要删除任意一端，整个veth pair即删除

ip link del veth2

模拟两台主机同网段通信

# 拓扑情况

# 两台终端通过一条网线互联

# 终端使用网络名称空间来模拟

# 新建两个名称空间

ip netns add ns1

ip netns add ns2

# 新建一条veth pair

ip link add veth1 type veth peer name veth2

# 分别将veth pair的两头插入终端

ip link set dev veth1 netns ns1

ip link set dev veth2 netns ns2

# 配置终端内网卡信息

ip netns exec ns1 ip addr add 10.0.12.1/24 dev veth1

ip netns exec ns1 ip link set veth1 up

ip netns exec ns2 ip addr add 10.0.12.2/24 dev veth2

ip netns exec ns2 ip link set veth2 up

# 测试两台终端互通

ip netns exec ns1 ping 10.0.12.2 -c 4

# 查看终端网络配置情况

[root@localhost ~]# ip netns exec ns1 ip a

1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1000

link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

4: veth1@if3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000

link/ether 52:6e:c4:c9:6b:75 brd ff:ff:ff:ff:ff:ff link-netnsid 1

inet 10.0.12.1/24 scope global veth1

valid_lft forever preferred_lft forever

inet6 fe80::506e:c4ff:fec9:6b75/64 scope link

valid_lft forever preferred_lft forever

[root@localhost ~]# ip netns exec ns2 ip a

1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1000

link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

3: veth2@if4: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000

link/ether d2:2c:22:bb:e4:99 brd ff:ff:ff:ff:ff:ff link-netnsid 0

inet 10.0.12.2/24 scope global veth2

valid_lft forever preferred_lft forever

inet6 fe80::d02c:22ff:febb:e499/64 scope link

valid_lft forever preferred_lft forever

# 通信抓包信息

[root@localhost ~]# ip netns exec ns2 tcpdump -i veth2 -ne

tcpdump: verbose output suppressed, use -v or -vv for full protocol decode

listening on veth2, link-type EN10MB (Ethernet), capture size 262144 bytes

11:02:16.500486 52:6e:c4:c9:6b:75 > Broadcast, ethertype ARP (0x0806), length 42: Request who-has 10.0.12.2 tell 10.0.12.1, length 28

11:02:16.500511 d2:2c:22:bb:e4:99 > 52:6e:c4:c9:6b:75, ethertype ARP (0x0806), length 42: Reply 10.0.12.2 is-at d2:2c:22:bb:e4:99, length 28

11:02:16.500515 52:6e:c4:c9:6b:75 > d2:2c:22:bb:e4:99, ethertype IPv4 (0x0800), length 98: 10.0.12.1 > 10.0.12.2: ICMP echo request, id 1201, seq 1, length 64

11:02:16.500538 d2:2c:22:bb:e4:99 > 52:6e:c4:c9:6b:75, ethertype IPv4 (0x0800), length 98: 10.0.12.2 > 10.0.12.1: ICMP echo reply, id 1201, seq 1, length 64

11:02:17.524159 52:6e:c4:c9:6b:75 > d2:2c:22:bb:e4:99, ethertype IPv4 (0x0800), length 98: 10.0.12.1 > 10.0.12.2: ICMP echo request, id 1201, seq 2, length 64

11:02:17.524190 d2:2c:22:bb:e4:99 > 52:6e:c4:c9:6b:75, ethertype IPv4 (0x0800), length 98: 10.0.12.2 > 10.0.12.1: ICMP echo reply, id 1201, seq 2, length 64

11:02:18.549011 52:6e:c4:c9:6b:75 > d2:2c:22:bb:e4:99, ethertype IPv4 (0x0800), length 98: 10.0.12.1 > 10.0.12.2: ICMP echo request, id 1201, seq 3, length 64

11:02:18.549041 d2:2c:22:bb:e4:99 > 52:6e:c4:c9:6b:75, ethertype IPv4 (0x0800), length 98: 10.0.12.2 > 10.0.12.1: ICMP echo reply, id 1201, seq 3, length 64

11:02:19.572310 52:6e:c4:c9:6b:75 > d2:2c:22:bb:e4:99, ethertype IPv4 (0x0800), length 98: 10.0.12.1 > 10.0.12.2: ICMP echo request, id 1201, seq 4, length 64

11:02:19.572336 d2:2c:22:bb:e4:99 > 52:6e:c4:c9:6b:75, ethertype IPv4 (0x0800), length 98: 10.0.12.2 > 10.0.12.1: ICMP echo reply, id 1201, seq 4, length 64

11:02:21.749109 d2:2c:22:bb:e4:99 > 52:6e:c4:c9:6b:75, ethertype ARP (0x0806), length 42: Request who-has 10.0.12.1 tell 10.0.12.2, length 28

11:02:21.749178 52:6e:c4:c9:6b:75 > d2:2c:22:bb:e4:99, ethertype ARP (0x0806), length 42: Reply 10.0.12.1 is-at 52:6e:c4:c9:6b:75, length 28

FAQ

机器上有很多veth pair，怎么确定另一端是在哪个网络名称空间内

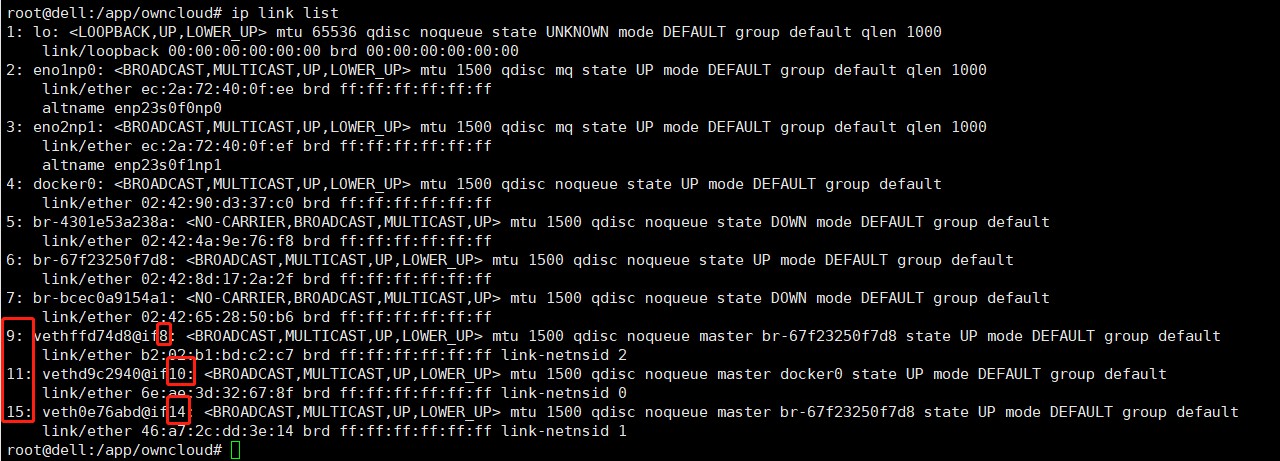

通过使用ip link list 命令查看网卡配置信息的时候，是可以看到网卡最前边是有一个编号，这个就是网卡的唯一索引，然后看网卡名称veth2@if4，if4表示的就是对端的索引号为4。
