使用最新组件，通过二进制方式安装kubernetes-v1.20.8（二）

五 kube-apiserver 服务

k8s 根证书请求文件【k8s-ca-csr.json】如下： k8sfk 根证书请求文件【k8s-ca-csr.json】如下：

{

"CN": "kubernetes",

"key": {

"algo": "rsa",

"size": 2048

}

kube-apiserver 服务端证书请求文件【k8s-kube-apiserver-csr.json】如下：

{

"CN": "api-server",

"hosts": [

"127.0.0.1",

"192.168.1.160",

"192.168.1.161",

"192.168.1.162",

"192.168.1.163",

"192.168.1.165",

"10.88.0.1",

"kubernetes",

"kubernetes.default",

"kubernetes.default.svc",

"kubernetes.default.svc.cluster",

"k8s-cluster-apiserver-lbs",

"kubernetes.default.svc.cluster.local"

"key": {

"algo": "rsa",

"size": 2048

"names": [

{

"C": "CN",

"ST": "Guangdong",

"L": "Dongguan",

"O": "k8s",

"OU": "system"

}

]

}

kube-apiserver 证书请求配置文件【k8s-config-csr.json】如下：

{

"signing": {

"default": {

"expiry": "43800h"

"profiles": {

"k8s": {

"expiry": "43800h",

"usages": [

"signing",

"key encipherment",

"server auth",

"client auth"

]

}

k8s kube-apiserver 聚合服务证书pki(kube-apiserver 上要启动聚合服务才能通过kube-apiserver 代理访问扩展插件比如：metrics)，这里聚合服务使用了另外一套独立的ca体系

聚合服务的证书请求配置文件采用的和k8s是一个配置文件【k8s-config-csr.json]

聚合服务ca的证书请求文件【aggregator-proxy-client-ca-csr.json】为：

{

"CN": "aggregator-proxy-client-ca",

"key": {

"algo": "rsa",

"size": 2048

}

聚合服务证书请求文件【aggregator-proxy-client-client-csr.json】为：

{

"CN": "aggregator-proxy-client",

"key": {

"algo": "rsa",

"size": 2048

}

5.1 生成证书

k8s 根证书

cfssl gencert -initca k8s-ca-csr.json

kube-apiserver 证书

cfssl gencert -ca=k8s-ca.pem -ca-key=k8s-ca-key.pem -config=k8s-config-csr.json -profile=k8s k8s-kube-apiserver-csr.json | cfssljson -bare kube-apiserver

聚合服务根证书

cfssl gencert -initca aggregator-proxy-client-ca-csr.json

聚合服务器证书

cfssl gencert -ca=aggregator-proxy-client-ca.pem -ca-key=aggregator-proxy-client-ca-key.pem -config=k8s-config-csr.json -profile=k8s aggregator-proxy-client-client-csr.json |cfssljson -bare aggregator-proxy-client-client

这里描述下kube-apiserver 配置的证书功能

--tls-cert-file=/var/lib/kubernetes/kube-apiserver.pem # 用于对外提供服务的服务器证书
--tls-private-key-file=/var/lib/kubernetes/kube-apiserver-key.pem # 服务器证书对应的私钥
--etcd-certfile=/var/lib/kubernetes/etcd-client.pem\ # 用于访问 etcd 的客户端证书
--etcd-keyfile=/var/lib/kubernetes/etcd-client-key .pem # 用于访问 etcd 的客户端证书的私钥

--kubelet-client-certificate=/var/lib/kubernetes/kube-apiserver-kubelet-client.pem # 用于访问 kubelet 的客户端证书
--kubelet-client-key=/var/lib/kubernetes/kube-apiserver-kubelet-client-key.pem #用于访问 kubelet 的客户端证书的私钥
--client-ca-file=/var/lib/kubernetes/cluster-root-ca.pem # 用于验证访问 kube-apiserver 的客户端的证书的 CA 根证书
--etcd-cafile=/var/lib/kubernetes/cluster-root-ca.pem # 用于验证 etcd 服务器证书的 CA 根证书
--kubelet-certificate-authority=/var/lib/kubernetes/cluster-root-ca.pem # 用于验证 kubelet 服务器证书的 CA 根证书
--service-account-key-file=/var/lib/kubernetes/service-account.pem # 用于验证 service account token 的公钥

--requestheader-client-ca-file=/opt/kubernetes/k8s/ssl/aggregator-proxy-client-ca.pem # 聚合根证书

--proxy-client-cert-file=/opt/kubernetes/k8s/ssl/aggregator-proxy-client-client.pem # 聚合服务client证书

--proxy-client-key-file=/opt/kubernetes/k8s/ssl/aggregator-proxy-client-client-key.pem #聚合服务私有证书

5.2 启动kube-apiserver

通过 https://github.com/kubernetes/kubernetes/releases 下载kubernetes 相关二进制文件我这里下载了1.20.8

建立kube-apiserver 放置启动参数文件夹，和证书存放文件夹 mkdir -p /etc/kubernetes 【放置启动参数文件】 mkdir -p /opt/kubernetes 【存放证书文件】mkdir -p /var/log/kubernetes 【存放日志文件】

然后vim kube-apiserver.conf

把下列选项贴出进去：

KUBE_APISERVER_OPTS='--enable-admission-plugins=NamespaceLifecycle,NodeRestriction,LimitRanger,ServiceAccount,DefaultStorageClass,ResourceQuota \
--anonymous-auth=false \
--bind-address=192.168.1.160 \
--secure-port=6443 \
--advertise-address=192.168.1.160 \
--authorization-mode=Node,RBAC \
--runtime-config=api/all=true \
--enable-bootstrap-token-auth \
--service-cluster-ip-range=10.88.0.0/16 \
--token-auth-file=/opt/kubernetes/token.csv \
--service-node-port-range=40000-50000 \
--tls-cert-file=/opt/kubernetes/k8s/ssl/kube-apiserver.pem \
--tls-private-key-file=/opt/kubernetes/k8s/ssl/kube-apiserver-key.pem \
--client-ca-file=/opt/kubernetes/k8s/ssl/k8s-ca.pem \
--kubelet-client-certificate=/opt/kubernetes/k8s/ssl/kube-apiserver.pem \
--kubelet-client-key=/opt/kubernetes/k8s/ssl/kube-apiserver-key.pem \
--service-account-key-file=/opt/kubernetes/k8s/ssl/service-account.pem \
--service-account-signing-key-file=/opt/kubernetes/k8s/ssl/service-account-key.pem \
--service-account-issuer=https://kubernetes.default.svc.cluster.local \
--etcd-cafile=/opt/kubernetes/etcd/ssl/ca.pem \
--etcd-certfile=/opt/kubernetes/etcd/ssl/etcd-server.pem \
--etcd-keyfile=/opt/kubernetes/etcd/ssl/etcd-server-key.pem \
--etcd-servers=https://192.168.188.88:2379,https://192.168.188.89:2379,https://192.168.188.90:2379 \
--requestheader-allowed-names=aggregator-proxy-client \
--requestheader-group-headers=X-Remote-Group \
--requestheader-username-headers=X-Remote-User \
--requestheader-extra-headers-prefix=X-Remote-Extra- \
--enable-aggregator-routing=true \
--requestheader-client-ca-file=/opt/kubernetes/k8s/ssl/aggregator-proxy-client-ca.pem \
--proxy-client-cert-file=/opt/kubernetes/k8s/ssl/aggregator-proxy-client-client.pem \
--proxy-client-key-file=/opt/kubernetes/k8s/ssl/aggregator-proxy-client-client-key.pem \
--allow-privileged=true \
--apiserver-count=3 \
--audit-log-maxage=30 \
--audit-log-maxbackup=3 \
--audit-log-maxsize=100 \
--audit-log-path=/var/log/kubernetes/kube-apiserver-audit.log \
--alsologtostderr=true \
--logtostderr=false \
--log-dir=/var/log/kubernetes \
--v=4'

其中 --token-auth-file=/opt/kubernetes/token.csv

token内容如下

cat > token.csv << EOF

$(head -c 16 /dev/urandom | od -An -t x | tr -d ' '),kubelet-bootstrap,10001,"system:kubelet-bootstrap"

EOF

然后在 /usr/lib/systemd/system 下,建立kube-apiserver.service 文件，内容如下：

[Unit]
Description=Kubernetes API Server
Documentation=https://github.com/kubernetes/kubernetes
After=etcd.service
Wants=etcd.service
[Service]
EnvironmentFile=-/etc/kubernetes/kube-apiserve.conf
ExecStart=/usr/bin/kube-apiserver $KUBE_APISERVER_OPTS
Restart=on-failure
RestartSec=5
Type=notify
LimitNOFILE=65536
[Install]
WantedBy=multi-user.target

然后 systemctl --now enable kube-apiserver.service,查看启动是否正常，如果错误，可以通过 systemctl status kube-apiserver.service 或查看 /var/log/kubernetes 下的日志文件确认问题。

把此文件复制到第二个和第三个主节点并修改 --bind-address 和 --advertise-address 改成本机ip地址，分别启动服务。

六 kube-controller-manager 服务

kube-controller-manager 和 kube-scheduler 访问kube-apiserver 是通过内置的角色 system:kube-controller-manager 和system:kube-scheduler 来实现的。

基于RBAC的认证，都是从证书的cn或o取得用户名或组，所以生成kuber-controller-manager 和kube-scheduler的证书时候，cn或o的名称之一一定是这个两个内置的角色，

这里，生成证书的时候，cn的名称使用的system:kube-controller-manager

6.1 生成kube-controller-manager 证书

证书请求文件【kube-controller-manager-csr.json】内容：

{

"CN": "system:kube-controller-manager",

"key": {

"algo": "rsa",

"size": 2048

"hosts": [

"127.0.0.1",

"192.168.1.160",

"192.168.1.161",

"192.168.1.162"

"names": [

{

"C": "CN",

"ST": "Guangdong",

"L": "Dongguan",

"O": "k8s",

"OU": "sthmei"

}

]

}

注：
hosts 列表包含所有 kube-controller-manager 节点 IP；
CN 为 system:kube-controller-manager、O 为 system:kube-controller-manager，kubernetes 内置的 ClusterRoleBindings system:kube-controller-manager 赋予 kube-controller-manager 工作所需的权限

生成证书

生成kube-controller-manager 证书：

cfssl gencert -ca=k8s-ca.pem -ca-key=k8s-ca-key.pem -config=k8s-config-csr.json -profile=k8s kube-controller-manager-csr.json | cfssljson -bare kube-controller-manager

6.2 设置kube-controller-manger 访问kube-apiserver 的用户和用户凭证【这里是证书】

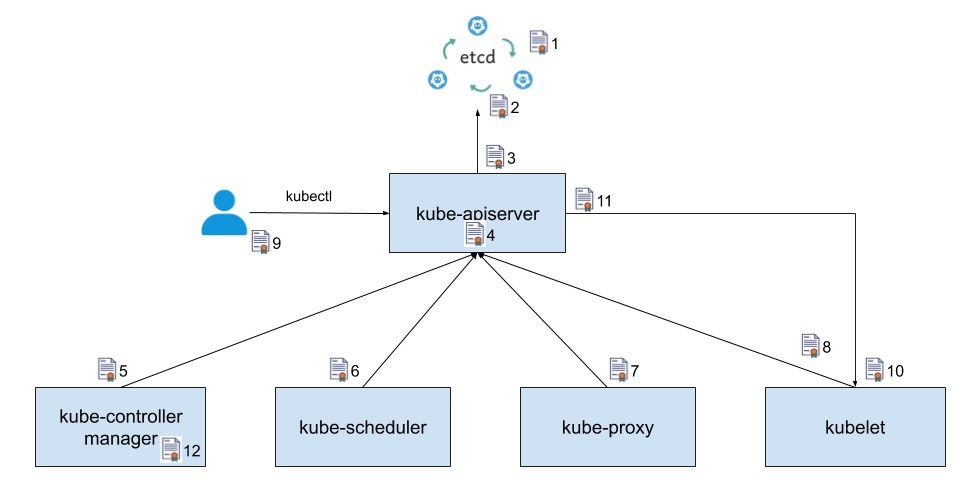

图1

图1是一个k8s 各主件访问图，注意箭头方向

设置集群参数

[root@master1 work]# kubectl config set-cluster kubernetes --certificate-authority=k8s-ca.pem --embed-certs=true --server=https://172.10.0.20:6443 --kubeconfig=kube-controller-manager.kubeconfig

设置客户端认证参数这里的用户为：【system:kube-controller-manager】

[root@master1 work]# kubectl config set-credentials system:kube-controller-manager --client-certificate=kube-controller-manager.pem --client-key=kube-controller-manager-key.pem --embed-certs=true --kubeconfig=kube-controller-manager.kubeconfig

设置上下文参数

[root@master1 work]# kubectl config set-context system:kube-controller-manager --cluster=kubernetes --user=system:kube-controller-manager --kubeconfig=kube-controller-manager.kubeconfig

设置默认上下文

[root@master1 work]# kubectl config use-context system:kube-controller-manager --kubeconfig=kube-controller-manager.kubeconfig

6.3 启动kube-controller-manager.service

配置kube-controller-manager 启动参数文件 vim /etc/kubernetes/

KUBE_CONTROLLER_MANAGER_OPTS="--bind-address=127.0.0.1 \

--kubeconfig=/opt/kubernetes/k8s/kube-controller-manager.kubeconfig \

--service-cluster-ip-range=10.88.0.0/16 \

--cluster-name=kubernetes \

--cluster-signing-cert-file=/opt/kubernetes/k8s/ssl/k8s-ca.pem \

--cluster-signing-key-file=/opt/kubernetes/k8s/ssl/k8s-ca-key.pem \

--allocate-node-cidrs=true \

--cluster-cidr=10.88.20.0/16 \

--service-account-private-key-file=/opt/kubernetes/k8s/ssl/service-account-key.pem \

--leader-elect=true \

--cluster-signing-duration duration \

--feature-gates=RotateKubeletServerCertificate=true \

--controllers=*,bootstrapsigner,tokencleaner \

--horizontal-pod-autoscaler-use-rest-clients=true \

--horizontal-pod-autoscaler-sync-period=10s \

--tls-cert-file=/opt/kubernetes/k8s/ssl/kube-controller-manager.pem \

--tls-private-key-file=/opt/kubernetes/k8s/ssl/kube-controller-manager-key.pem \

--use-service-account-credentials=true \

--alsologtostderr=true \

--logtostderr=false \

--log-dir=/var/log/kubernetes \

--v=2"

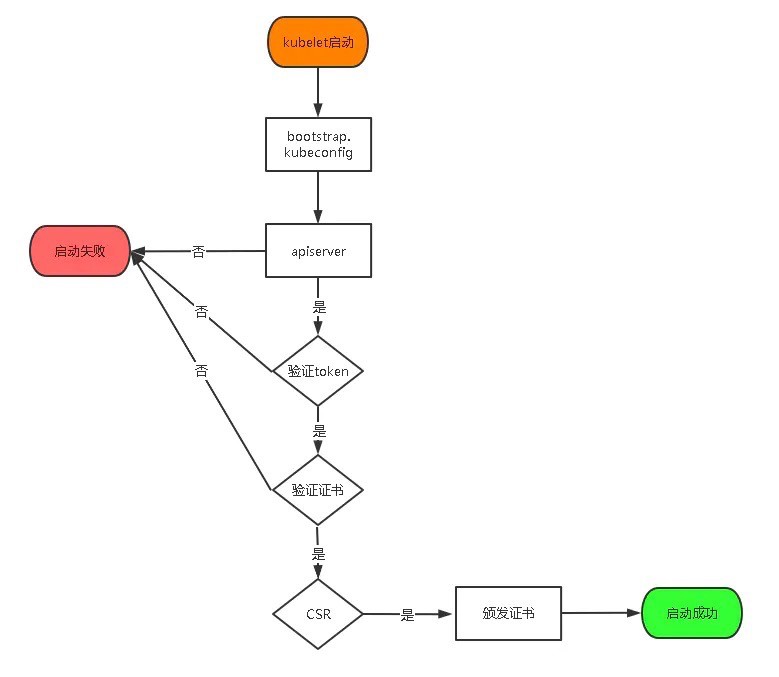

其中--cluster-signing-duration duration 为controller控制 Kublet通过bootstrap 获取证书的有效期，默认是8760h0m0s 也就是一年，这个尽量和其他证书过期时间保持一致

--horizontal-pod-autoscaler-use-rest-clients 在k8s v1.22 中已经废弃

然后编辑 vim /usr/lib/systemd/system/kube-controller-manager.service 文件如下：

[Unit]

Description=Kubernetes Controller Manager

Documentation=https://github.com/kubernetes/kubernetes

[Service]

EnvironmentFile=-/etc/kubernetes/kube-controller-manager.conf

ExecStart=/usr/bin/kube-controller-manager $KUBE_CONTROLLER_MANAGER_OPTS

Restart=on-failure

RestartSec=5

[Install]

WantedBy=multi-user.target

然后通过 systemctl --now enable kube-controller-service.service

把启动参数文件，启动文件，kube-controller-manager.kubeconfig 文件，证书文件复制到另外两个节点并启动服务。

七 kube-scheduler 服务

7.1 生成kube-scheduler 证书，

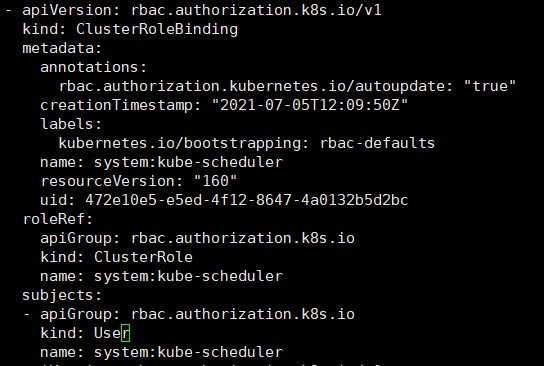

k8s中默认有内置clusterrole为 system:kube-scheduler ,并且有一个同名内置clusterrolebinding ,其中的的用户为：system:kube-scheduler，所以生成证书只要cn为“system:kube-scheduler" 即可。

图2

kube-sheduler 【 kube-scheduler-csr.json】证书请求文件如下：

{

"CN": "system:kube-scheduler",

"hosts": [

"127.0.0.1",

"192.168.1.160",

"192.168.1.161",

"192.168.1.162"

"key": {

"algo": "rsa",

"size": 2048

"names": [

{

"C": "CN",

"ST": "Guangdong",

"L": "Dongguan",

"O": "k8s",

"OU": "system"

}

]

}

生成kube-controller-manager 证书：

cfssl gencert -ca=k8s-ca.pem -ca-key=k8s-ca-key.pem -config=k8s-config-csr.json -profile=k8s kube-scheduler-csr.json | cfssljson -bare kube-scheduler

7.2 创建kube-scheduler的kubeconfig

设置集群参数

[root@master1 work]# kubectl config set-cluster kubernetes --certificate-authority=k8s-ca.pem --embed-certs=true --server=https://172.10.0.20:6443 --kubeconfig=kube-scheduler.kubeconfig

设置客户端认证参数

[root@master1 work]# kubectl config set-credentials system:kube-scheduler --client-certificate=kube-scheduler.pem --client-key=kube-scheduler-key.pem --embed-certs=true --kubeconfig=kube-scheduler.kubeconfig

设置上下文参数

[root@master1 work]# kubectl config set-context system:kube-scheduler --cluster=kubernetes --user=system:kube-scheduler --kubeconfig=kube-scheduler.kubeconfig

设置默认上下文

[root@master1 work]# kubectl config use-context system:kube-scheduler --kubeconfig=kube-scheduler.kubeconfig

7.3 启动kube-scheduler.service

kube-scheduler 启动参数文件：

cat /etc/kubernetes/kube-scheduler.conf

KUBE_SCHEDULER_OPTS="--address=127.0.0.1 \

--kubeconfig=/opt/kubernetes/k8s/kube-scheduler.kubeconfig \

--leader-elect=true \

--alsologtostderr=true \

--logtostderr=false \

--log-dir=/var/log/kubernetes \

--v=2

systemd 启动文件：

cat /usr/lib/system/system

[Unit]

Description=Kubernetes Scheduler

Documentation=https://github.com/kubernetes/kubernetes

[Service]

EnvironmentFile=-/etc/kubernetes/kube-scheduler.conf

ExecStart=/usr/bin/kube-scheduler $KUBE_SCHEDULER_OPTS

Restart=on-failure

RestartSec=5

[Install]

WantedBy=multi-user.target

然后 systemctl --now enable kube-scheduer.service

把启动参数文件，启动文件，kube-scheduler.kubeconfig 文件，证书文件复制到另外两个节点并启动服务。

证书文件和证书请求配置文件可以这里下载

八部署containerd 容器运行时

8.1 k8s 从 v1.20.x 开始，开始不推荐使用docker 容器运行时，淘汰docker是一个趋势，本次二进制安装的v1.20.8 版本使用 containerd 作为容器。

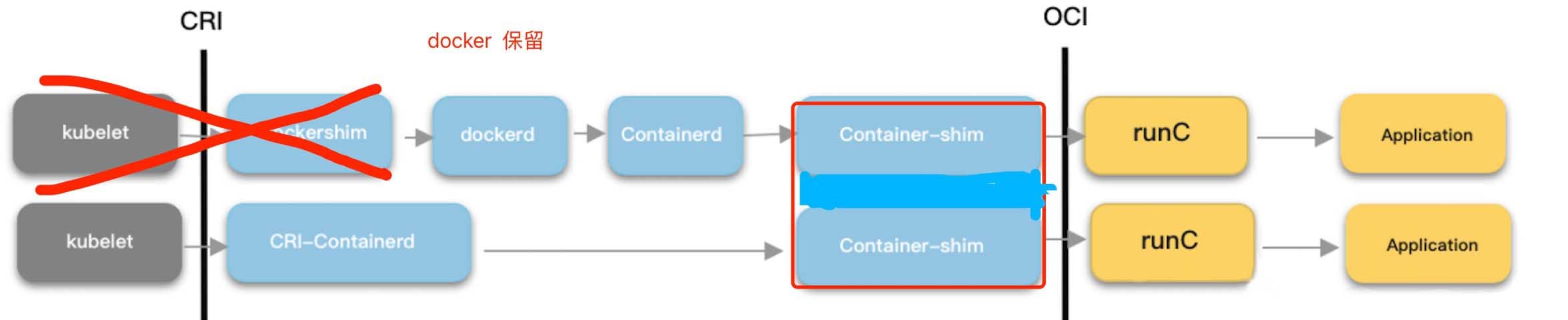

图3

从图中可以看到，去掉docker，可以使调用栈更短

8.2 安装containerd ,本次使用最新的containerd 为1.5.2

通过页面 https://containerd.io/downloads/ 下载最新的二进制文件

wget https://github.com/containerd/containerd/releases/download/v1.5.2/containerd-1.5.2-linux-amd64.tar.gz

下载下来的文件解压后，有四个文件 containerd containerd-shim containerd-shim-runc-v1 containerd-shim-runc-v2

下载下来的文件没有包含runc文件，可以通过yum install -y runc (我的系统为centos 8.2 ) 通过yum安装的为最新的runc，如果不是，可以到runc官网下载它的二进制文件。

把接下的文件copy到/usr/bin 目录，然后 chmod +x container* 给予可执行权限。

新建containerd 配置文件目录和运行目录 mkdir -p /etc/containerd 和运行目录 /var/run/containerd/

通过 containerd config default >/etc/containerd/config.toml 生成默认的配置文件。

默认需要修改两个地方：

[plugins."io.containerd.grpc.v1.cri"] 下面的

sandbox_image = "k8s.gcr.io/pause:3.5" 修改为：sandbox_image = "ima.pub/infra/pause:3.5"

[plugins."io.containerd.grpc.v1.cri".containerd.runtimes.runc.options]

下SystemdCgroup = false 修改为 SystemdCgroup = true

k8s.gcr.io 镜像国内下载不了。我的镜像这里为私有镜像，默认需要账号和密码才能访问，可以使用

kubectl create secret docker-registry containerd-secrets-pull --docker-username=xxx --docker-password=yyy --docker-server=ima.pub -n kube-system

来创建一个，这里创建的 containerd-secrects-pull 只在 kube-system 下生效。注：containerd 对于docker login 生成 .dock/config.json 文件也是支持的，这个安全性更好，通过

上面命令创建的secrect文件，只是简单把账号密码 base64编码，很容易泄露，建议使用docker login 生成的 config.json 文件。

启动containerd

cat /usr/lib/systemd/system/containerd.service

# Copyright The containerd Authors.

# Licensed under the Apache License, Version 2.0 (the "License");

# you may not use this file except in compliance with the License.

# You may obtain a copy of the License at

# http://www.apache.org/licenses/LICENSE-2.0

# Unless required by applicable law or agreed to in writing, software

# distributed under the License is distributed on an "AS IS" BASIS,

# WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.

# See the License for the specific language governing permissions and

# limitations under the License.

[Unit]

Description=containerd container runtime

Documentation=https://containerd.io

After=network.target local-fs.target

[Service]

ExecStartPre=-/sbin/modprobe overlay

ExecStartPre=-/bin/mkdir -p /sys/fs/cgroup/hugetlb/systemd/system.slice/kubelet.service

ExecStartPre=-/bin/mkdir -p /sys/fs/cgroup/blkio/systemd/system.slice/kubelet.service

ExecStartPre=-/bin/mkdir -p /sys/fs/cgroup/cpuset/systemd/system.slice/kubelet.service

ExecStartPre=-/bin/mkdir -p /sys/fs/cgroup/devices/systemd/system.slice/kubelet.service

ExecStartPre=-/bin/mkdir -p /sys/fs/cgroup/net_cls,net_prio/systemd/system.slice/kubelet.service

ExecStartPre=-/bin/mkdir -p /sys/fs/cgroup/perf_event/systemd/system.slice/kubelet.service

ExecStartPre=-/bin/mkdir -p /sys/fs/cgroup/cpu,cpuacct/systemd/system.slice/kubelet.service

ExecStartPre=-/bin/mkdir -p /sys/fs/cgroup/freezer/systemd/system.slice/kubelet.service

ExecStartPre=-/bin/mkdir -p /sys/fs/cgroup/memory/systemd/system.slice/kubelet.service

ExecStartPre=-/bin/mkdir -p /sys/fs/cgroup/pids/systemd/system.slice/kubelet.service

ExecStartPre=-/bin/mkdir -p /sys/fs/cgroup/systemd/systemd/system.slice/kubelet.service

ExecStart=/usr/bin/containerd

Type=notify

Delegate=yes

KillMode=process

Restart=always

RestartSec=5

# Having non-zero Limit*s causes performance problems due to accounting overhead

# in the kernel. We recommend using cgroups to do container-local accounting.

LimitNPROC=infinity

LimitCORE=infinity

LimitNOFILE=1048576

# Comment TasksMax if your systemd version does not supports it.

# Only systemd 226 and above support this version.

TasksMax=infinity

OOMScoreAdjust=-999

[Install]

WantedBy=multi-user.target

然后 systemctl --now enable containerd.service

最后把containerd* 四个文件和配置文件copy到所有机器上的对应位置

master节点在本教程中需要安装cni网络，而calico是通过pod部署的，所以控制节点上也要安装containerd

九 kubelet

kubelet 是worker节点上pod，负责pod创建，驱逐，监控，和kube-apiserver 通信。

kubelet和kube-apiserver 通讯是双向的，kubelet 既要和apiserver通讯，apiserver也要查询kublet服务器，比如通过kubectl exec pod kubectl logs pod 等，都去需要通过apiserver通讯。

9.1 设置kubelet 和kube-apiserver 通讯的凭证

为了方便给每个worker节点签发证书，这里使用了 bootstrap 方式动态签发证书，签发过程如下：

attachments-2021-07-yrXRKwmf60f2739ea01b2,png

图4

所以使用kubelet启动的认证凭证就是那个token，这个token文件在kube-apiserver 中有加载。这里生成kubelet 访问kube-apserver 的kubeconfig 文件，其中的

生成token方式：

cat > token.csv << EOF $(head -c 16 /dev/urandom | od -An -t x | tr -d ' '),kubelet-bootstrap,10001,"system:kubelet-bootstrap" EOF

[root@master1 work]# BOOTSTRAP_TOKEN=$(awk -F "," '{print $1}' /opt/kubernetes/token.csv)

设置集群参数

[root@master1 work]# kubectl config set-cluster kubernetes --certificate-authority=k8s-ca.pem --embed-certs=true --server=https://172.10.0.20:6443 --kubeconfig=kubelet-bootstrap.kubeconfig

设置客户端认证参数

[root@master1 work]# kubectl config set-credentials kubelet-bootstrap --token=${BOOTSTRAP_TOKEN} --kubeconfig=kubelet-bootstrap.kubeconfig

设置上下文参数

[root@master1 work]# kubectl config set-context default --cluster=kubernetes --user=kubelet-bootstrap --kubeconfig=kubelet-bootstrap.kubeconfig

设置默认上下文

[root@master1 work]# kubectl config use-context default --kubeconfig=kubelet-bootstrap.kubeconfig

创建角色绑定

[root@master1 work]# kubectl create clusterrolebinding kubelet-bootstrap --clusterrole=system:node-bootstrapper --user=kubelet-bootstrap

k8s 默认用户组里面没有 kubelet-bootstrap ，需要使用标红的命令创建，如果不创建，则会报如下错误:

Jan 17 03:17:30 k8-master-01 kubelet[949369]: E0117 03:17:30.412783 949369 server.go:294] "Failed to run kubelet" err="failed to run Kubelet: cannot create certificate signing request: certificatesigningrequests.certificates.k8s.io is forbidden: User \"kubelet-bootstrap\" cannot create resource \"certificatesigningrequests\" in API group \"certificates.k8s.io\" at the cluster scope"

Jan 17 03:17:30 k8-master-01 systemd[1]: kubelet.service: Main process exited, code=exited, status=1/FAILURE

这里给kubelet bootstrap 绑定的k8s 内置角色为:system:node-bootstrapper 这个角色权限如下：

apiVersion: rbac.authorization.k8s.io/v1

kind: ClusterRole

metadata:

annotations:

rbac.authorization.kubernetes.io/autoupdate: "true"

creationTimestamp: "2021-07-05T12:09:50Z"

labels:

kubernetes.io/bootstrapping: rbac-defaults

name: system:node-bootstrapper

resourceVersion: "107"

uid: 6fc13148-5095-4f85-a728-b3c74279f683

rules:

- apiGroups:

- certificates.k8s.io

resources:

- certificatesigningrequests

verbs:

- create

- get

- list

- watch

这个角色只能对证书进行 create get list watch 等操作，不能操作其他资源。

9.2 kubelet 启动配置文件，很多参数文件，官方建议通过yaml和json格式文件加载

{

"kind": "KubeletConfiguration",

"apiVersion": "kubelet.config.k8s.io/v1beta1",

"authentication": {

"x509": {

"clientCAFile": "/opt/kubernetes/k8s/ssl/k8s-ca.pem"

},

"webhook": {

"enabled": true,

"cacheTTL": "2m0s"

},

"anonymous": {

"enabled": false

}

},

"authorization": {

"mode": "Webhook",

"webhook": {

"cacheAuthorizedTTL": "5m0s",

"cacheUnauthorizedTTL": "30s"

}

},

"address": "192.168.1.160",

"port": 10250,

"readOnlyPort": 10255,

"cgroupDriver": "systemd",

"hairpinMode": "promiscuous-bridge",

"serializeImagePulls": false,

"featureGates": {

"RotateKubeletClientCertificate": true,

"RotateKubeletServerCertificate": true

},

"evictionHard": {

"memory.available": "300Mi",

"imagefs.available": "<5%",

"nodefs.available": "<5%"

},

"clusterDomain": "cluster.local.",

"clusterDNS": [

"10.88.0.10"

]

}

9.3 kubelet 启动文件

cat /usr/lib/systemd/system/kubelet.service

[Unit]

Description=Kubernetes Kubelet

Documentation=https://github.com/kubernetes/kubernetes

After=containerd.service

Requires=containerd.service

[Service]

WorkingDirectory=/var/lib/kubelet

ExecStart=/usr/bin/kubelet \

--bootstrap-kubeconfig=/etc/kubernetes/kubelet-bootstrap.kubeconfig \

--cert-dir=/opt/kubernetes/k8s/ssl \

--kubeconfig=/etc/kubernetes/kubelet.kubeconfig \

--config=/opt/kubernetes/kubelet.json \

--container-runtime=remote \

--container-runtime-endpoint=unix:///run/containerd/containerd.sock \

--network-plugin=cni \

--pod-infra-container-image=registry.aliyuncs.com/k8sxio/pause:3.5 \

--alsologtostderr=true \

--logtostderr=false \

--log-dir=/var/log/kubernetes \

--v=2

Restart=on-failure

RestartSec=5

[Install]

WantedBy=multi-user.target

--bootstrap-kubeconfig 使用我们生成的凭证和kube-apiserver 通讯，只用来签发证书的权限

--cert-dir=/opt/kubernetes/k8s/ssl 自动签发证书位置

--kubeconfig 自动生成的的kubelet的配置文件，使用新生成的证书签发的凭证和kube-apiserver 通讯

红色标注的两行是加载 containerd 容器运行时，而不是docker

黄色那行，如果是docker的话，需要存在，如果是 containerd 可以不加。

通过 systemctl --now enable kubelet.service 启动

然后修改 /opt/kubernetes/kubelet.json 启动参数

"address": "192.168.1.160", 为各自节点本地ip，copy到其他几个节点上，并启动。

备注：自动生成的kubelet 配置文件，参看权限的时候，其实很少权限。

查看kubelet.kubeconfig 文件权限：

kubectl --kubeconfig=/etc/kubernetes/kubelet.kubeconfig auth can-i --list -n kube-system 可以看到显示非常少的选项

但使用 kubectl --kubeconfig=/etc/kubernetes/kubelet.kubeconfig get pod -n kube-system 可以查看pod信息

why????????/

这里使用的是 node 节点授权

使用 Node 鉴权

节点鉴权是一种特殊用途的鉴权模式，专门对 kubelet 发出的 API 请求进行鉴权【只用来对kubelet 进行鉴权】

为了获得节点鉴权器的授权，kubelet 必须使用一个凭证以表示它在 system:nodes 组中，用户名为 system:node:<nodeName>。上述的组名和用户名格式要与 kubelet TLS 启动引导过程中为每个 kubelet 创建的标识相匹配。

要启用节点授权器，请使用 --authorization-mode = Node 启动 apiserver。

要限制 kubelet 具有写入权限的 API 对象，请使用 --enable-admission-plugins=...,NodeRestriction,... 启动 apiserver，从而启用 NodeRestriction 准入插件。

要想使用node 鉴权，nodeName 必选严格符合：

1，kubelet 具有 system:nodes 组的凭证，

2，nodeName必须为 system:node:... 格式的用户名，否则不会使用节点鉴权模式的。

备注，如果kubelet生成的kubelet-bootstrap.kubeconfig 文件中的token和kube-apiserve 中的不一直，则报如下错误：

Jul 19 13:08:56 k8s-jundax-dev-worker-01 kubelet[41863]: I0719 13:08:56.380042 41863 bootstrap.go:295] Failed to connect to apiserver: the server has asked for the client to provide credentials

Jul 19 13:08:58 k8s-jundax-dev-worker-01 kubelet[41863]: I0719 13:08:58.698566 41863 bootstrap.go:295] Failed to connect to apiserver: the server has asked for the client to provide credentials

Jul 19 13:09:00 k8s-jundax-dev-worker-01 kubelet[41863]: I0719 13:09:00.901167 41863 bootstrap.go:295] Failed to connect to apiserver: the server has asked for the client to provide credentials

十：部署kube-proxy

默认k8s 系统内置了一个clusterrolebinding 【 system:node-proxier】，绑定了默认的角色：system:node-proxier，然后把系统用户：system:kube-proxy 给了它

所有我们在建证书的时候只要CN 名称为：system:kube-proxy 即可

10.1 生成kube-proxy 证书请求【kube-proxy-csr.json】文件

{

"CN": "system:kube-proxy",

"key": {

"algo": "rsa",

"size": 2048

},

"names": [

{

"C": "CN",

"ST": "Guangdong",

"L": "Dongguan",

"O": "k8s",

"OU": "system"

}

]

}

10.2 生成证书

cfssl gencert -ca=k8s-ca.pem -ca-key=k8s-ca-key.pem -config=k8s-config-csr.json -profile=k8s kube-proxy-csr.json | cfssljson -bare kube-proxy

10.3 创建system:kube-proxy 用户凭证

[root@master1 work]# kubectl config set-cluster kubernetes --certificate-authority=k8s-ca.pem --embed-certs=true --server=k8s-cluster-apiserver-lbs --kubeconfig=kube-proxy.kubeconfig

[root@master1 work]# kubectl config set-credentials kube-proxy --client-certificate=kube-proxy.pem --client-key=kube-proxy-key.pem --embed-certs=true --kubeconfig=kube-proxy.kubeconfig

[root@master1 work]# kubectl config set-context default --cluster=kubernetes --user=kube-proxy --kubeconfig=kube-proxy.kubeconfig

[root@master1 work]# kubectl config use-context default --kubeconfig=kube-proxy.kubeconfig

10.4 创建kube-proxy.json 启动参数文件，官方推荐使用json和yaml方式

{

"apiVersion": "kubeproxy.config.k8s.io/v1alpha1",

"bindAddress": "192.168.1.163",

"clientConnection": {

"kubeconfig": "/etc/kubernetes/kube-proxy.kubeconfig"

},

"clusterCIDR": "10.88.20.0/16",

"healthzBindAddress": "192.168.1.163:10256",

"kind": "KubeProxyConfiguration",

"metricsBindAddress": "192.168.1.163:10249",

"mode": "ipvs"

}

10.5 创建服务启动文件

首先创建kube-proxy运行目录和日志文件保存目录

mkdir -p /var/lib/kube-proxy

cat /usr/lib/systemd/system/kube-proxy.service

[Unit]

Description=Kubernetes Kube-Proxy Server

Documentation=https://github.com/kubernetes/kubernetes

After=network.target

[Service]

WorkingDirectory=/var/lib/kube-proxy

ExecStart=/usr/bin/kube-proxy \

--config=/opt/kubernetes/kube-proxy.json \

--alsologtostderr=true \

--logtostderr=false \

--log-dir=/var/log/kubernetes \

--v=2

Restart=on-failure

RestartSec=5

LimitNOFILE=65536

[Install]

WantedBy=multi-user.target

systemctl --now enable kube-proxy.service 然后把 /usr/lib/systemd/system/kube-proxy.service 文件 /etc/kubernetes/kube-proxy.kubeconfig 文件和 /opt/kubernetes/kube-proxy.json 文件copy到另外两个节点上，并更改 /opt/kubernetes/kube-proxy 文件的

healthzBindAddress metricsBindAddress 为本地ip地址

十一：安装calico 网络组件

安装网络插件是本次折腾时间最长的一个组件。主要是卡在calico cni一直在初始化下载不下来文件。

Calico主要由三个部分组成：
Felix：以DaemonSet方式部署，运行在每一个Node节点上，主要负责维护宿主机上路由规则以及ACL规则。
BGP Client（BIRD）：主要负责把 Felix 写入 Kernel 的路由信息分发到集群 Calico 网络。
Etcd：分布式键值存储，保存Calico的策略和网络配置状态。
calicoctl：允许您从简单的命令行界面实现高级策略和网络。

calico 的 Datastore 主要有两种，一种是k8s 的接口方式，第二个是etcd方式，这里使用第二种。

需要去下载一个etcd配置格式的yaml文件，下载地址为：

curl https://docs.projectcalico.org/manifests/calico-etcd.yaml -O

要启用 etcd连接证书，使用下面方法：

Within the ConfigMap section, uncomment the etcd_ca, etcd_key, and etcd_cert lines so that they look as follows.

etcd_ca: "/calico-secrets/etcd-ca"
etcd_cert: "/calico-secrets/etcd-cert"
etcd_key: "/calico-secrets/etcd-key"           #这里指的是container中挂在的地址。取消注释即可

Ensure that you have three files, one containing the etcd_ca value, another containing the etcd_key value, and a third containing the etcd_cert value.
Using a command like the following to strip the newlines from the files and base64-encode their contents.
```
$ cat <file> | base64 -w 0
```
In the Secret named calico-etcd-secrets, uncomment etcd_ca, etcd_key, and etcd_cert and paste in the appropriate base64-encoded values.
5，etcd根证书填写根证书base64后的k8s-ca.pem ，etcd服务证书填写etcd-server-peer.pem

除了证书外，需要修改的还有如下：
1，calico-etcd.yaml 文件中290行附近【calico 获取etcd 信息时候，默认连接为443端口】
env:
290 - name: KUBERNETES_SERVICE_HOST
291 value: "k8s-cluster-apiserver-lbs"
292 - name: KUBERNETES_SERVICE_PORT
293 value: "6443"
294 - name: KUBERNETES_SERVICE_PORT_HTTPS
295 value:
2， 366行附近的
- name: CALICO_IPV4POOL_CIDR
367 value: "10.88.20.0/16"

yaml文件太长，这里提供下载文件
calico-etcd.yaml 文件下载地址
直接 kubectl apply -f calico-etcd.yaml 稍等片刻，查看pod启动情况，如果出错，通过 kubectl describe /logs pod -n kube-system 查看原因
碰到的坑是：天翼云同一个去内部地址默认端口也是不通的，需要再组策略开放端，calico是需要打开tcp/179端口

十二：安装coredns 插件
通过 https://github.com/coredns/coredns.git clone最新coredns代码
cd coredns/kubernetes
#CLUSTE_DNS_IP=10.88.0.10
#./deploy.sh -i $CLUSTER_DNS_IP>coresdns.yaml
其中CLUSTE_DNS_IP=10.88.0.10 要与kubelet.json 中的配置文件
"clusterDNS": [
"10.88.0.10"
]
保持一致

coresdns.yaml 下载

主机点不允许调度：kubectl label node k8s-jundax-dev-master-03 node-role.kubernetes.io/master=

后记：
最近又使用kubernetes v1.20.9 在ubuntu 20.0.4 上安装了下，当然也一样遇到问题，下面是问题总结
1，kube-controller-manager 新增参数后面忘记加 “ \ ” 导致这条参数后的参数都忽略，证书通讯导致问题
2，因为copy之前安装的证书，把k8s 的ca证书混用了，导致提示【更证书】序列号不一直
3，ubuntu 20.0.4 电信版本的os镜像使用了resolve 查询缓存，resovler监听127.0.0.1 的53端口，导致了安装coredns 出错，提示coredns检查到了无线循环。原因是coredns 默认把 /etc/resolv.conf 作为 cores的upstream，但使用了resove缓存后，/etc/resolv.conf 文件直接使用127.0.0.1 作为dns查询，如果coredns 使用这个文件，coredns不会把请求转发出去，会当成本地，这样导致环路。解决方法：在--config 加载的json 或yaml文件中，使用resolv.conf 的实际文件路径，ubuntu中的路径为 /run/systemd/resolve/resolv.conf，所以让kubelet 加载这个实际配置文件即可，配置如下： "resolvConf": "/run/systemd/resolve/resolv.conf"4，calico使用了bgp网络，导致host 主机ping pod地址不同，pod在不通主机间也不通，这个问题最后也没有解决，直接使用清空etcd 数据，重新加载群集方式解决的，问题产生应该是，我把service-rang-ip 设置成了 10.88.0.0/16, 而 cidr【pod 地址】设置成了 172.16.0.0/16 ,并且calico-etcd.yaml 配置文件中，ip_pool也指定的是172.16.0.0/16,结果导致 10.88.0.0/16 根本不受calico 管控，其实帮助文件也说的很清楚，想使用
4，service-cluster-ip-range 选项，必循打开allocate-node-cidrs，这说明service-cluster-ip-range 是有node-cidrs分配的块【block】中分配的。
注：calico一旦启动pod分配ip时候，再通过 kubectl apply -f calico-etcd.yaml 会报错。
5，很多公共的镜像，国内服务器下载不是很慢就是根本下载不了，所有，以后肯定要积累一个pub仓库，方面安装下载，我使用hub.jundax.com/pub 已经建立了一个。
6,最新k8s v1.20.x 二进制安装的，环境初始化和证书自动生成脚本下载

使用最新组件，通过二进制方式安装kubernetes-v1.20.8（二）

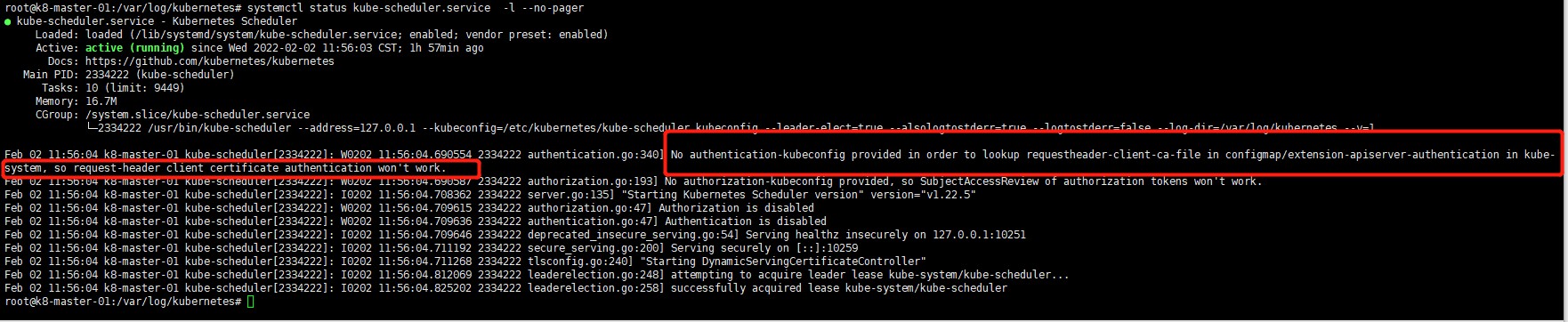

有时候通过 systemctl status kube-scheduler -l --no-pager 会发现，如下的报错：
，这需要在 kube-scheduler 启动文件中加入如下配置：
[Unit]
Description=Kubernetes Scheduler
Documentation=https://github.com/kubernetes/kubernetes

[Service]
ExecStart=/usr/bin/kube-scheduler \
--address=127.0.0.1 \
--kubeconfig=/etc/kubernetes/kube-scheduler.kubeconfig \
--authentication-kubeconfig=/etc/kubernetes/kube-scheduler.kubeconfig \
--authorization-kubeconfig=/etc/kubernetes/kube-scheduler.kubeconfig \
--leader-elect=true \
--alsologtostderr=true \
--logtostderr=false \
--log-dir=/var/log/kubernetes \
--v=1
Restart=on-failure
RestartSec=5

[Install]
WantedBy=multi-user.target

kube-apiserver 服务端证书请求文件【k8s-kube-apiserver-csr.json】如下：

发表于 2021-07-14 18:04
阅读 ( 272 )

使用最新组件，通过二进制方式安装kubernetes-v1.20.8（二）

五 kube-apiserver 服务

k8s 根证书请求文件【k8s-ca-csr.json】如下： k8sfk 根证书请求文件【k8s-ca-csr.json】 如下：

5.1 生成证书

--requestheader-client-ca-file=/opt/kubernetes/k8s/ssl/aggregator-proxy-client-ca.pem # 聚合根证书

--proxy-client-cert-file=/opt/kubernetes/k8s/ssl/aggregator-proxy-client-client.pem # 聚合服务client证书

--proxy-client-key-file=/opt/kubernetes/k8s/ssl/aggregator-proxy-client-client-key.pem #聚合服务私有证书

5.2 启动kube-apiserver

通过 https://github.com/kubernetes/kubernetes/releases 下载kubernetes 相关二进制文件 我这里下载了1.20.8

建立kube-apiserver 放置启动参数文件夹，和证书存放文件夹 mkdir -p /etc/kubernetes 【放置启动参数文件】 mkdir -p /opt/kubernetes 【存放证书文件】mkdir -p /var/log/kubernetes 【存放日志文件】

其中 --token-auth-file=/opt/kubernetes/token.csv

cat > token.csv << EOF

$(head -c 16 /dev/urandom | od -An -t x | tr -d ' '),kubelet-bootstrap,10001,"system:kubelet-bootstrap"

EOF

然后在 /usr/lib/systemd/system 下,建立kube-apiserver.service 文件，内容如下：

然后 systemctl --now enable kube-apiserver.service,查看启动是否正常，如果错误，可以通过 systemctl status kube-apiserver.service 或 查看 /var/log/kubernetes 下的日志文件确认问题。

把此文件复制到第二个和第三个主节点 并修改 --bind-address 和 --advertise-address 改成本机ip地址，分别启动服务。

六 kube-controller-manager 服务

6.1 生成kube-controller-manager 证书

证书请求文件【kube-controller-manager-csr.json】内容：

6.2 设置kube-controller-manger 访问kube-apiserver 的用户和用户凭证【这里是证书】

图1

图1是一个k8s 各主件访问图，注意箭头方向

6.3 启动kube-controller-manager.service

七 kube-scheduler 服务

7.1 生成kube-scheduler 证书，

k8s中默认有内置clusterrole为 system:kube-scheduler ,并且有一个同名内置clusterrolebinding ,其中的的用户为：system:kube-scheduler，所以生成证书只要cn为“system:kube-scheduler" 即可。

图2

kube-sheduler 【 kube-scheduler-csr.json】 证书请求文件如下：

7.2 创建kube-scheduler的kubeconfig

设置集群参数

[root@master1 work]# kubectl config set-cluster kubernetes --certificate-authority=k8s-ca.pem --embed-certs=true --server=https://172.10.0.20:6443 --kubeconfig=kube-scheduler.kubeconfig

设置客户端认证参数

[root@master1 work]# kubectl config set-credentials system:kube-scheduler --client-certificate=kube-scheduler.pem --client-key=kube-scheduler-key.pem --embed-certs=true --kubeconfig=kube-scheduler.kubeconfig

设置上下文参数

[root@master1 work]# kubectl config set-context system:kube-scheduler --cluster=kubernetes --user=system:kube-scheduler --kubeconfig=kube-scheduler.kubeconfig

设置默认上下文

[root@master1 work]# kubectl config use-context system:kube-scheduler --kubeconfig=kube-scheduler.kubeconfig

7.3 启动kube-scheduler.service

kube-scheduler 启动参数文件：

cat /etc/kubernetes/kube-scheduler.conf

八 部署containerd 容器运行时

8.1 k8s 从 v1.20.x 开始，开始不推荐使用docker 容器运行时，淘汰docker是一个趋势，本次二进制安装的v1.20.8 版本使用 containerd 作为容器。

图3

从图中可以看到，去掉docker，可以使调用栈更短

8.2 安装containerd ,本次使用最新的containerd 为1.5.2

通过页面 https://containerd.io/downloads/ 下载最新的二进制文件

九 kubelet

9.1 设置kubelet 和kube-apiserver 通讯的凭证

9.2 kubelet 启动配置文件，很多参数文件，官方建议通过yaml和json格式文件加载

{

"kind": "KubeletConfiguration",

"apiVersion": "kubelet.config.k8s.io/v1beta1",

"authentication": {

"x509": {

"clientCAFile": "/opt/kubernetes/k8s/ssl/k8s-ca.pem"

},

"webhook": {

"enabled": true,

"cacheTTL": "2m0s"

},

"anonymous": {

"enabled": false

}

},

"authorization": {

"mode": "Webhook",

"webhook": {

"cacheAuthorizedTTL": "5m0s",

"cacheUnauthorizedTTL": "30s"

}

},

"address": "192.168.1.160",

"port": 10250,

"readOnlyPort": 10255,

"cgroupDriver": "systemd",

"hairpinMode": "promiscuous-bridge",

"serializeImagePulls": false,

"featureGates": {

"RotateKubeletClientCertificate": true,

k8s 根证书请求文件【k8s-ca-csr.json】如下： k8sfk 根证书请求文件【k8s-ca-csr.json】如下：

通过 https://github.com/kubernetes/kubernetes/releases 下载kubernetes 相关二进制文件我这里下载了1.20.8

然后 systemctl --now enable kube-apiserver.service,查看启动是否正常，如果错误，可以通过 systemctl status kube-apiserver.service 或查看 /var/log/kubernetes 下的日志文件确认问题。

把此文件复制到第二个和第三个主节点并修改 --bind-address 和 --advertise-address 改成本机ip地址，分别启动服务。

kube-sheduler 【 kube-scheduler-csr.json】证书请求文件如下：

八部署containerd 容器运行时

默认k8s 系统内置了一个clusterrolebinding 【 system:node-proxier】，绑定了默认的角色：system:node-proxier，然后把系统用户：system:kube-proxy 给了它
